SMシリーズ/ハイドロミル
SM series / Hydromill
SMシリーズの多目的油圧削孔機、マイクロパイルなどはこちらから製品詳細をご覧いただけます。

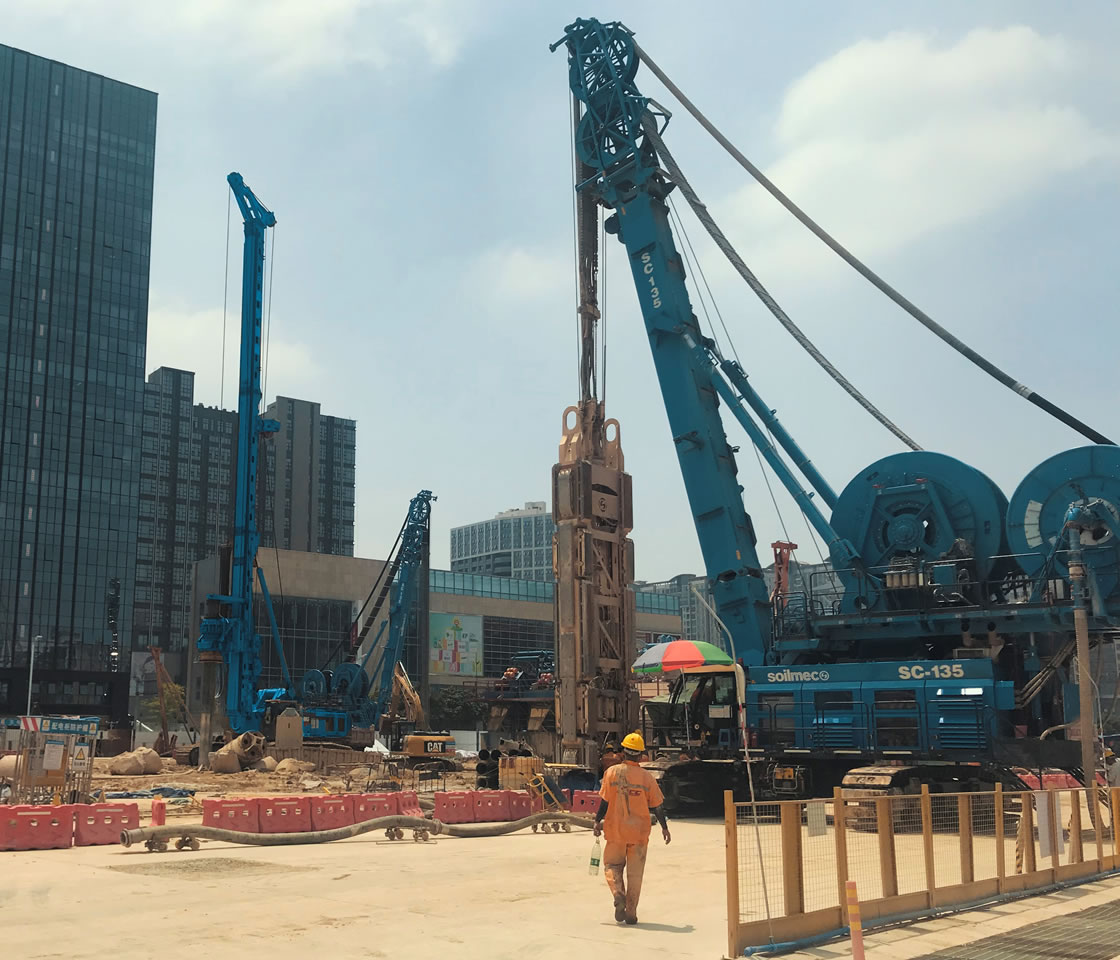

アンカー、マイクロパイル等の施工に適した多目的油圧削孔機「SMシリーズ」と大深度（深度100m超）の地中連続壁工事に対応可能な「ハイドロミル」をご紹介いたします。
| エンジン | 型番 | ドイツTCD3.6L04 | |
| 定格出力 | 100kW@2200 | ||
| 最大回転トルク（標準ロータリー；HR9F搭載時） | 813daNm（その他、オプションあり。最大 3,200daNm） | ||
| 最大引上げ力 | 52kN | ||
| 最大ロッド長 | 3m | ||

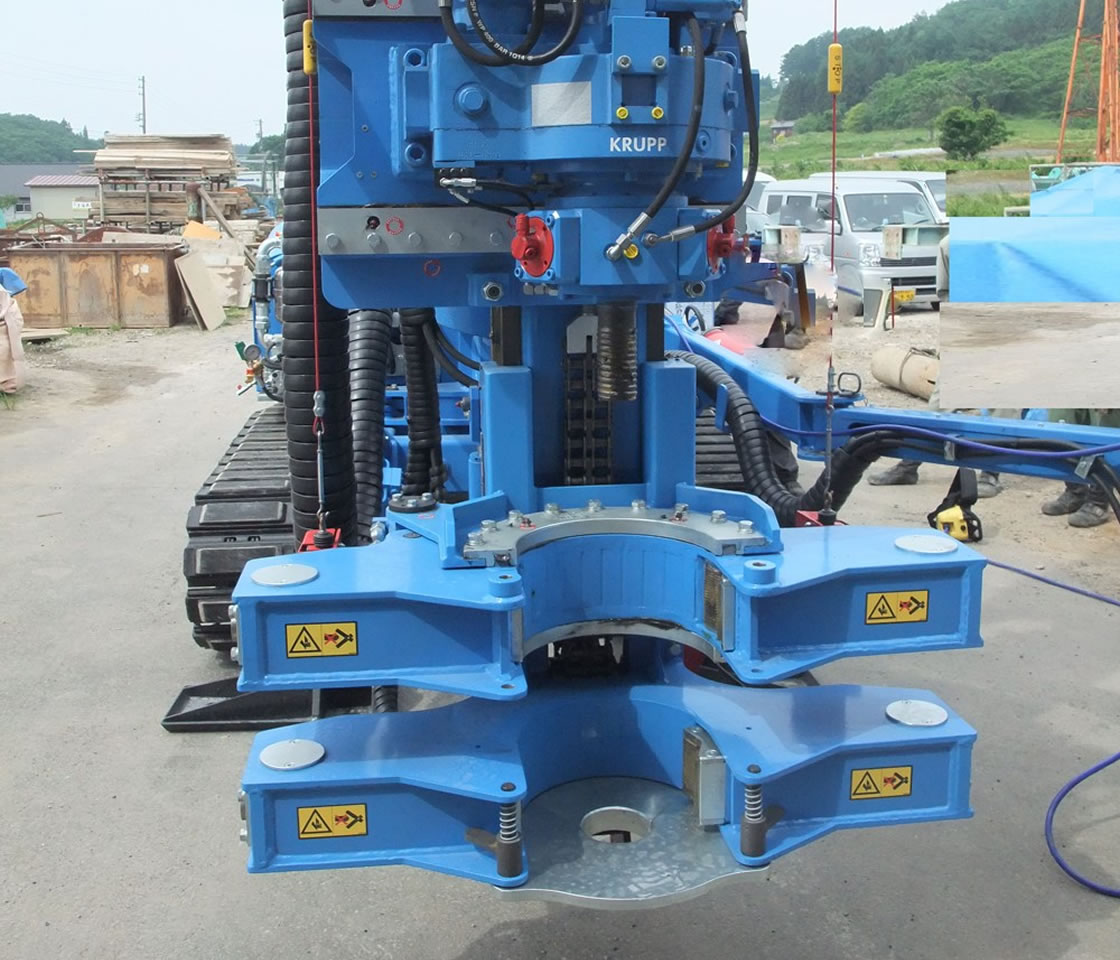

| クランプとブレーカーの開口径 | 50-320mm | ||
| 重量(標準マスト仕様；2400mmストローク） | 7t | ||
| ジェットグラウトの改良長（ワンパス） | 8m | ||
| トップハンマ（オプション） | 型番 | ユーロドリル RH-5X | |
| パーカッションシステム | 打撃数 | 2,400rpm | |
| 打撃エネルギー | 500Nm | ||
| 回転システム | 最大トルクと回転数 | １段：537daNm@132rpm ２段：358daNm@200rpm |
|
この左側が小さい（サムネイル）画像です

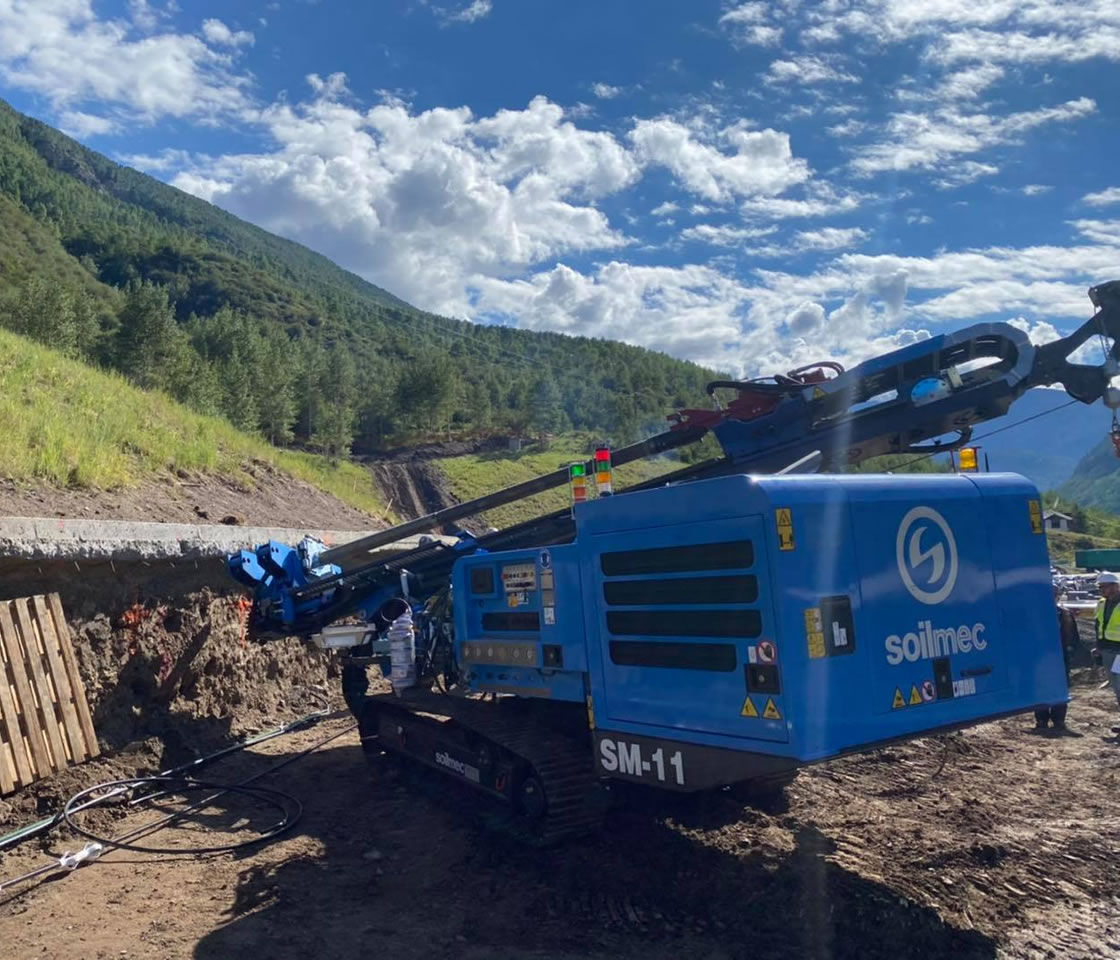

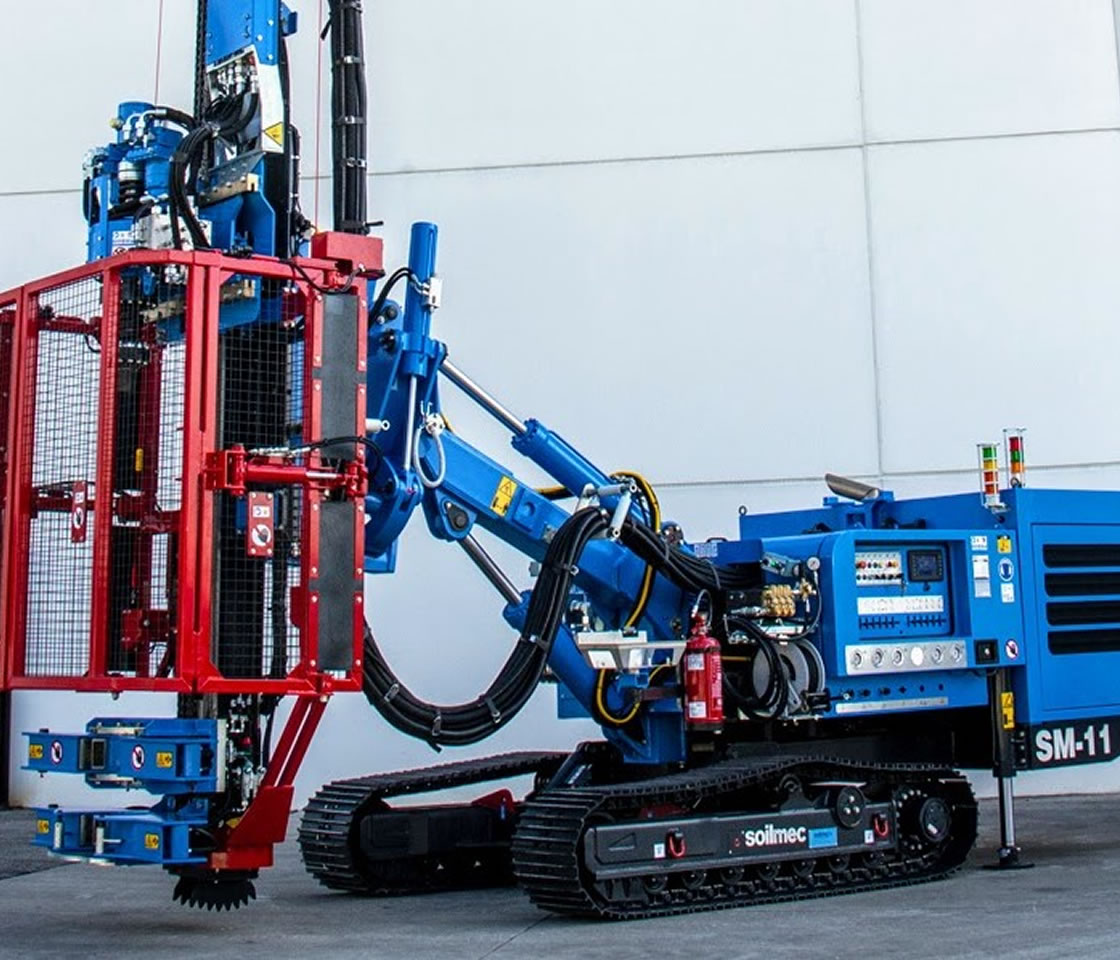

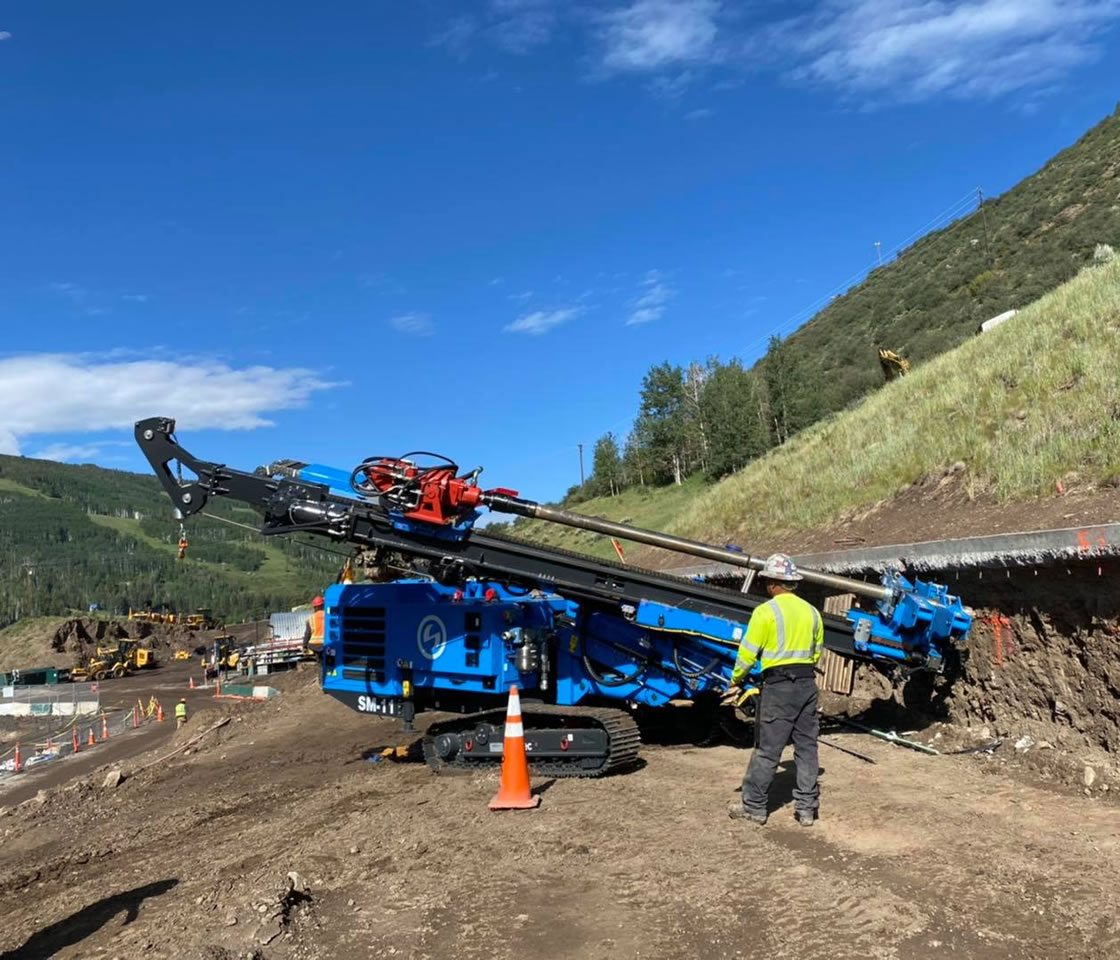

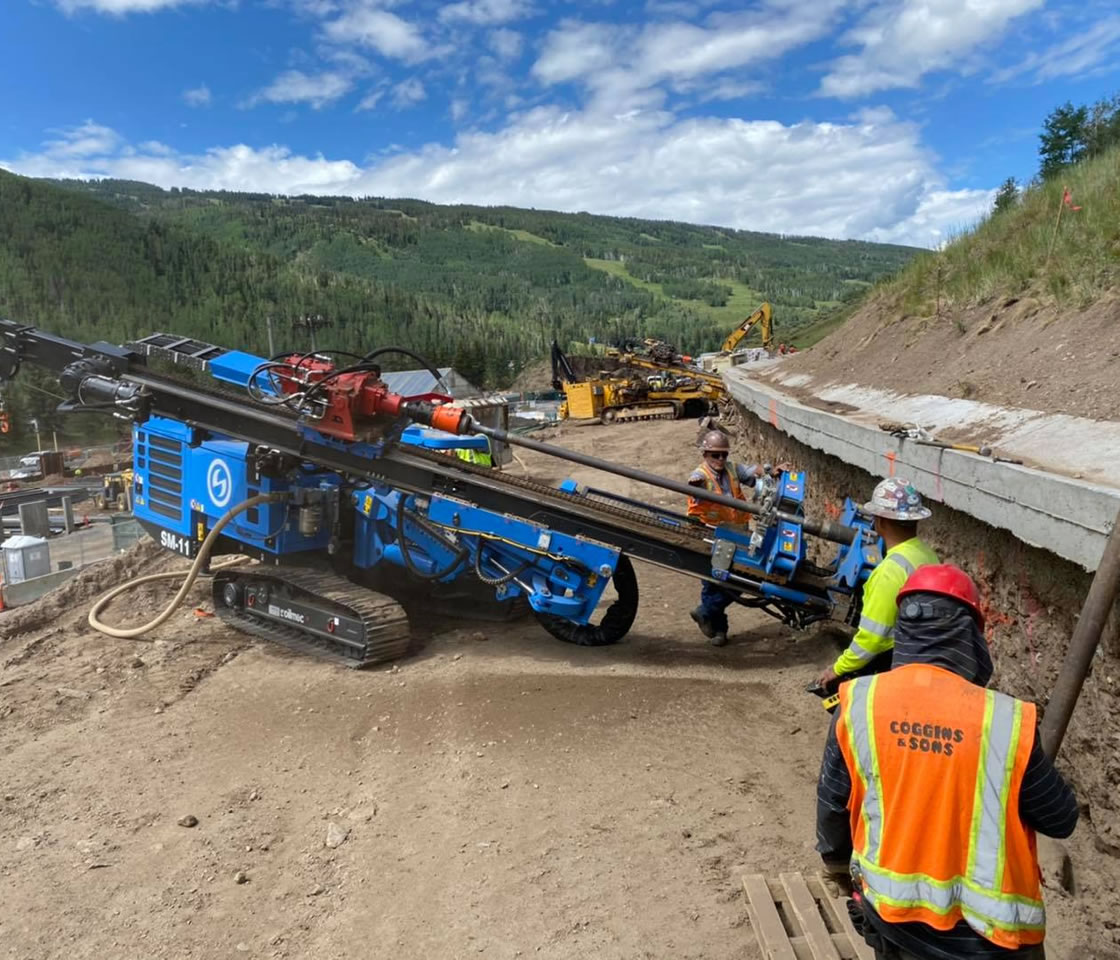

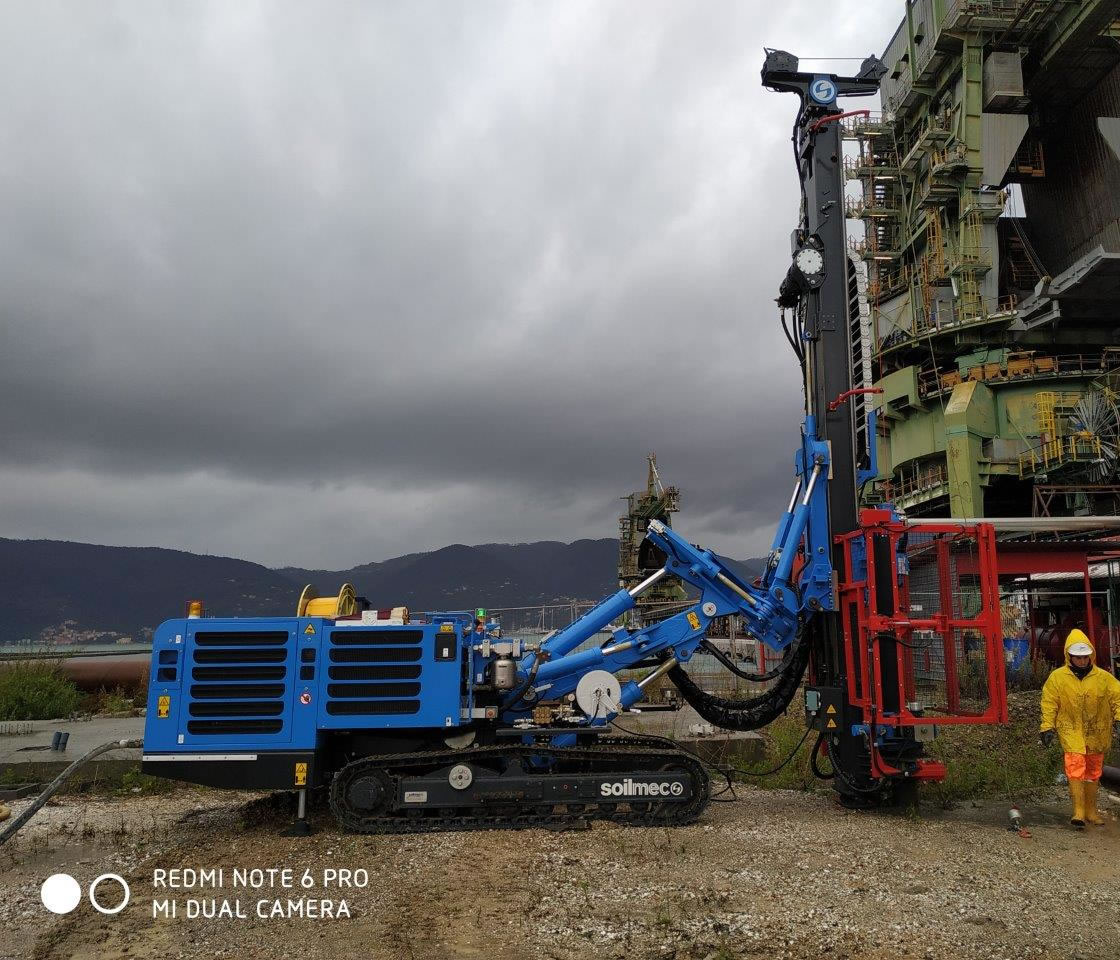

本体重量11tと機動性に優れ、かつ強力な回転トルクを持つので、汎用性が高い。
・あらゆる角度で打設ができる可動範囲の広いブーム機構
・操作はリモコンまたは油圧操作盤のどちらかを選択
・リモコンはオペレーターの移動が自由で安全性もアップ
豊富なオプション例：
・トップハンマ（クルップ社またはユーロドリル社）を搭載
・ダブルロータリー
・ロッドチェンジャー（3本/5本）
・ジェットグラウト施工用のキット
| 定格エンジン出力 | 型番 | カミンズＦ3.8 | 定格出力 | 115kW@2200rpm |
| DEUTZ TCD2013 | 116kW@2000rpm | |||
| 最大回転トルク | 1,057daNm（その他、オプションあり。最大 3,200daNm） | |||
| 最大引上げ力 | 46/60/96kN | |||
| 最大ロッド長 | 3m | |||
| クランプとブレーカーの開口径 | 50-320mm | |||
| 重量 | 11t | |||
| ジェットグラウトの改良長（ワンパス） | 9.8m | |||
| トップハンマ（オプション） | メーカー | ユーロドリル社 RH16X | ||
| 最大トルク | 1100daNm | |||
| 最大回転数 | 198rpm | |||
| 打撃エネルギー | 650Nm | |||
この左側が小さい（サムネイル）画像です

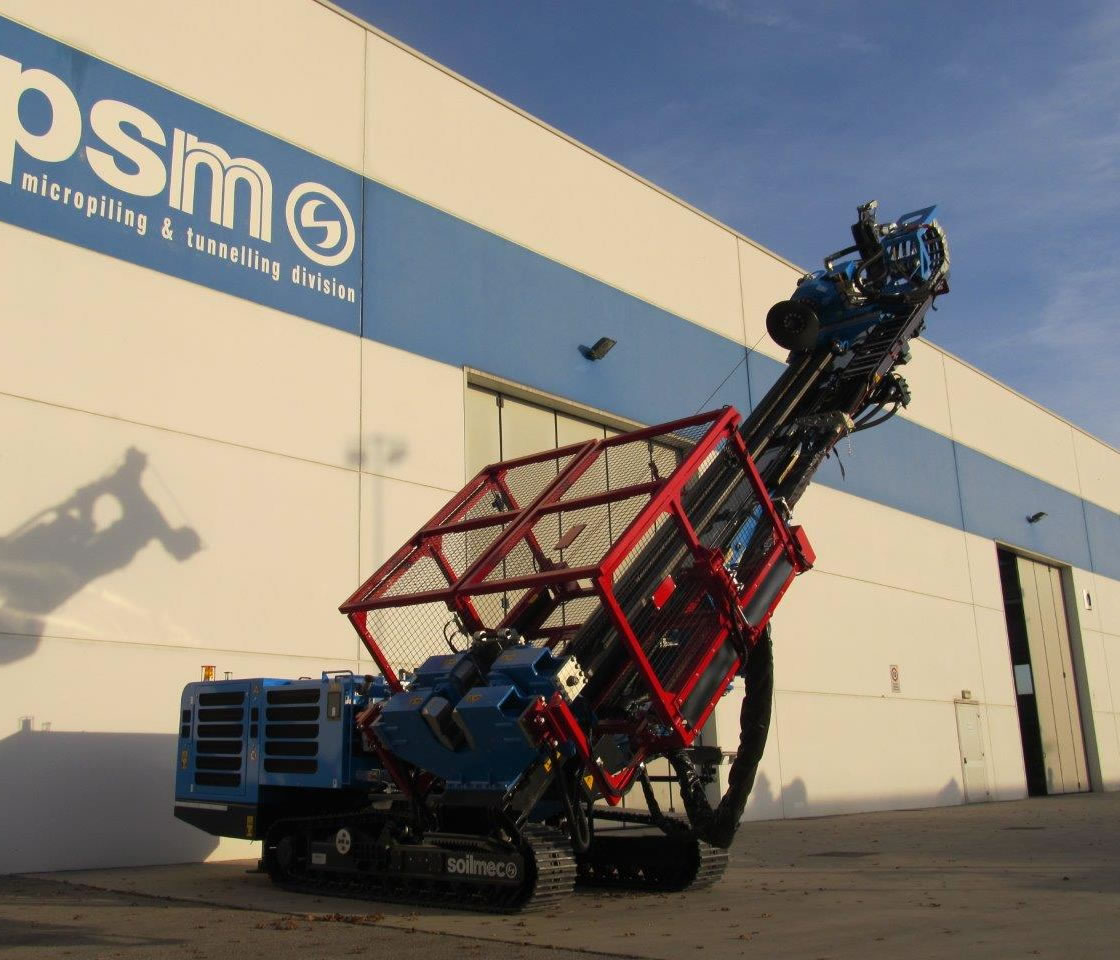

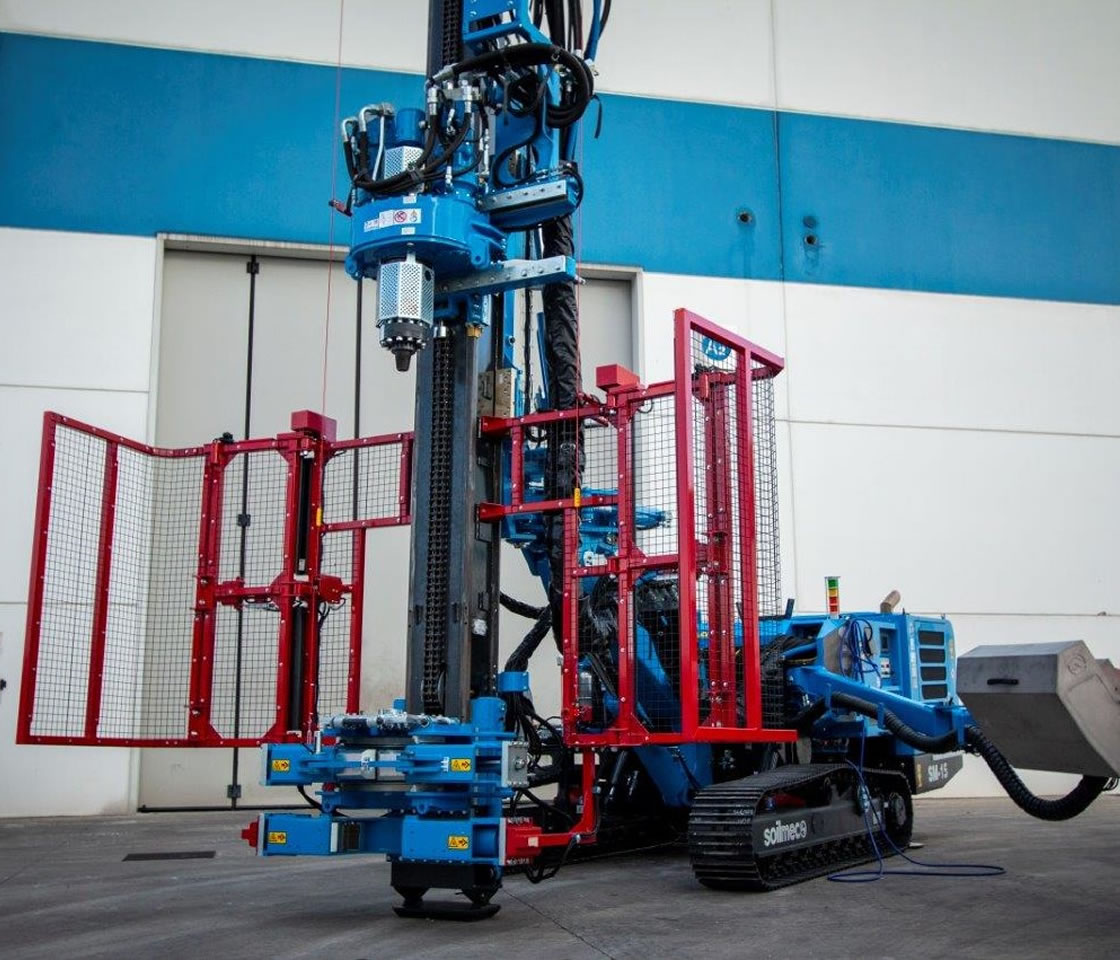

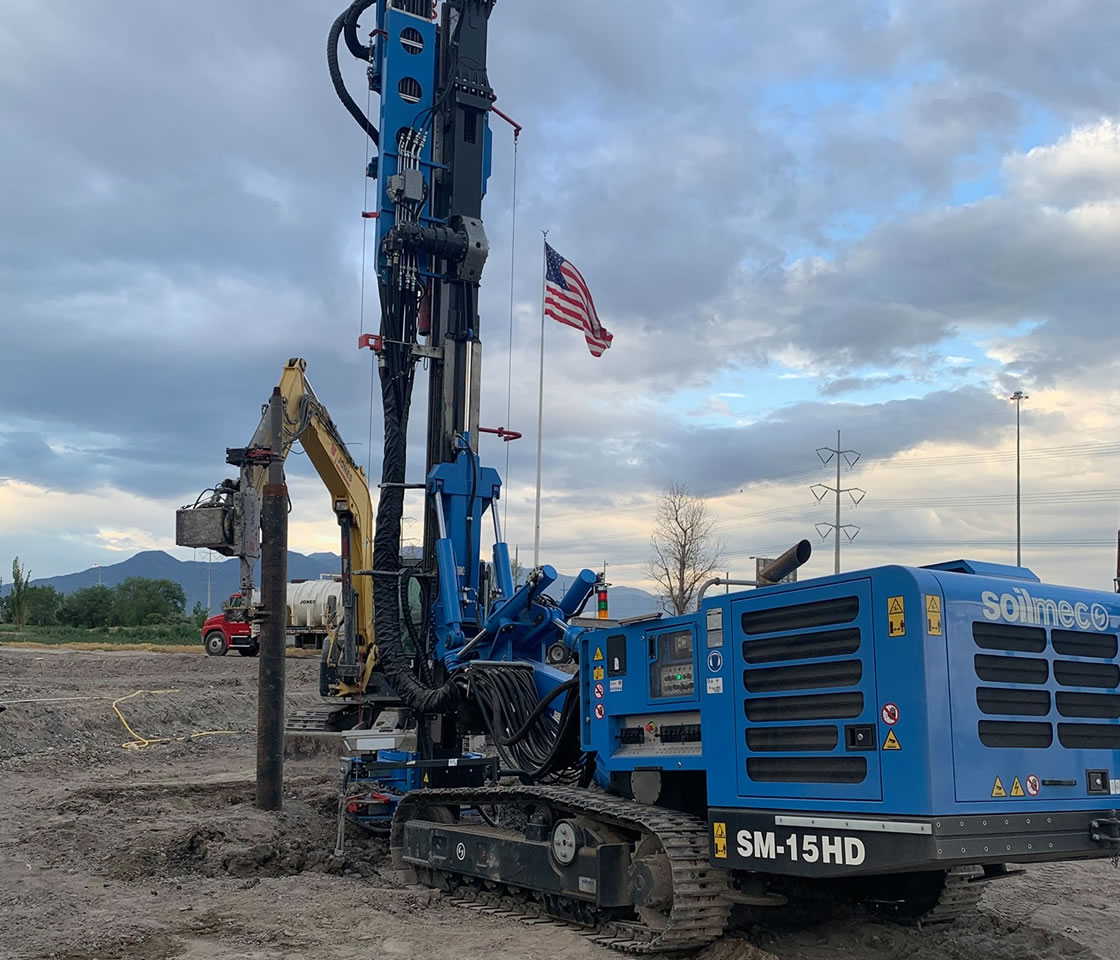

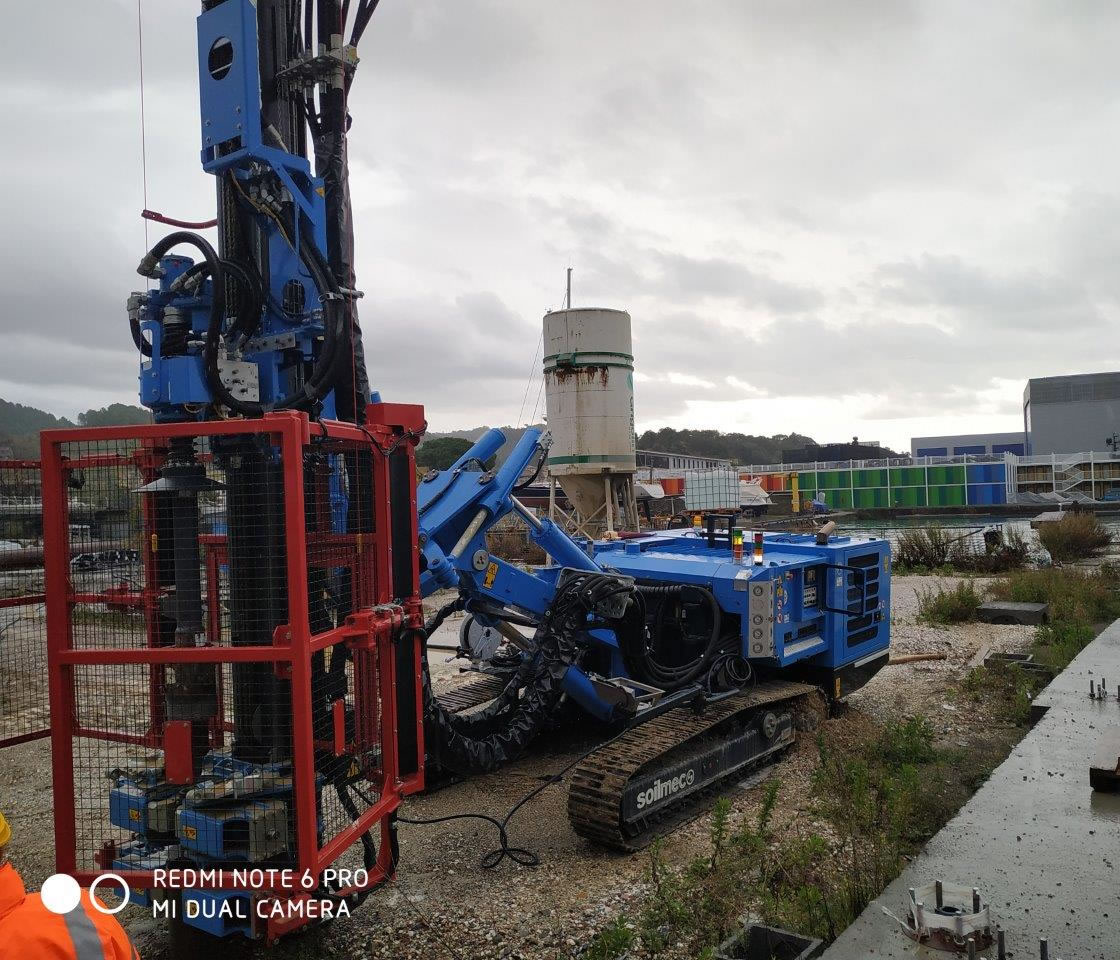

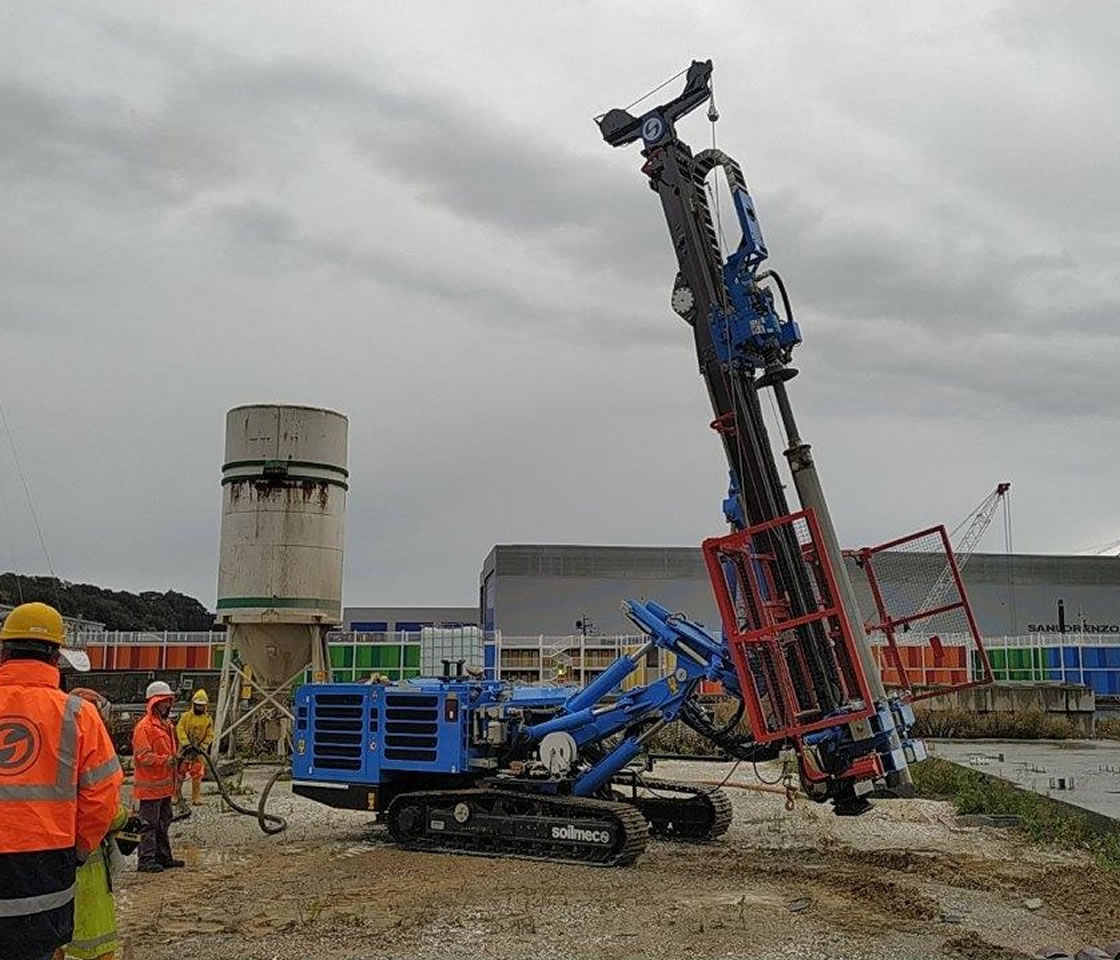

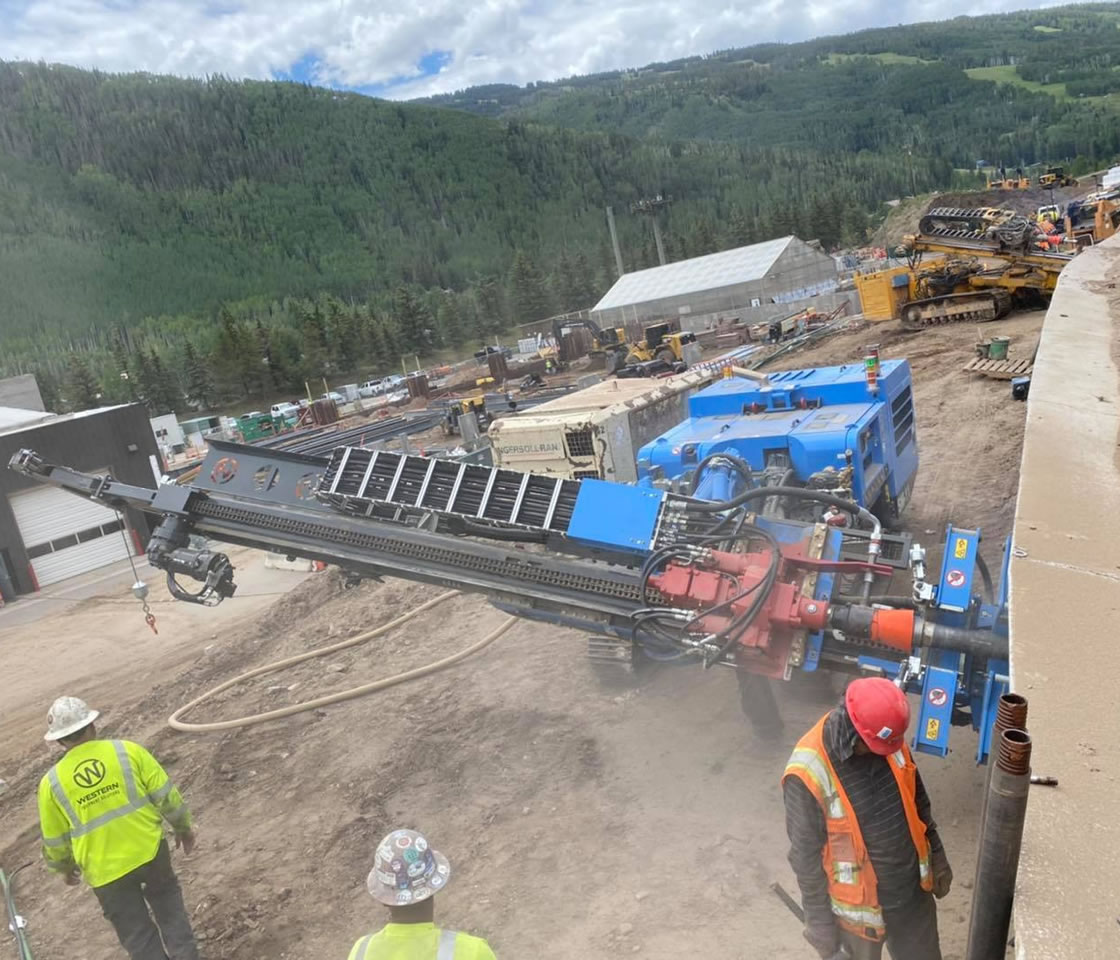

SMシリーズの中で最も汎用性の高く、これまで1500台の販売実績のあるSM400〜SM401〜SM14の後継機種。
主な用途：アンカー、マイクロパイル、地中熱削井、ジェットグラウト
オプションも最も豊富に揃っており、ニーズに合わせたカスタムメードも可能。マスト長、クランプ/ブレーカー径、ロータリーヘッド、トップハンマなど多種類のオプションがありますので、ご相談ください。
| エンジン | 型番 | カミンズQSB4.5 | 定格出力 | 142kW@2000rpm |
| 最大回転トルク（標準ロータリー；HR16搭載時） | 1,570daNm（その他、オプションあり。最大 3,390daNm） | |||
| 最大引上げ力 | 121kN | |||
| 最大ロッド長 | 3m | |||
| クランプとブレーカーの開口径 | 50-315mm/60-415mm/45-415mm/180-520mm | |||
| 重量 | 16t | |||
| ジェットグラウトの改良長（ワンパス） | 19m | |||

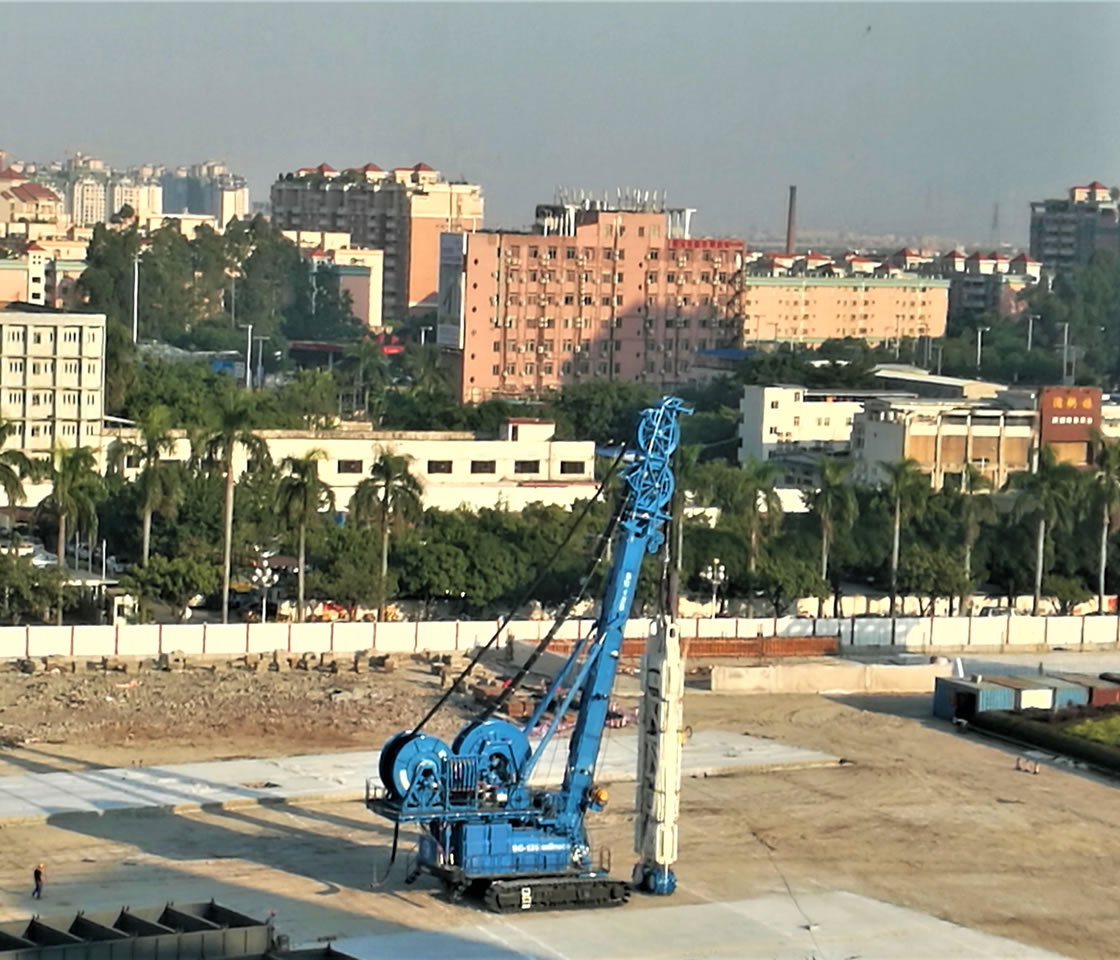

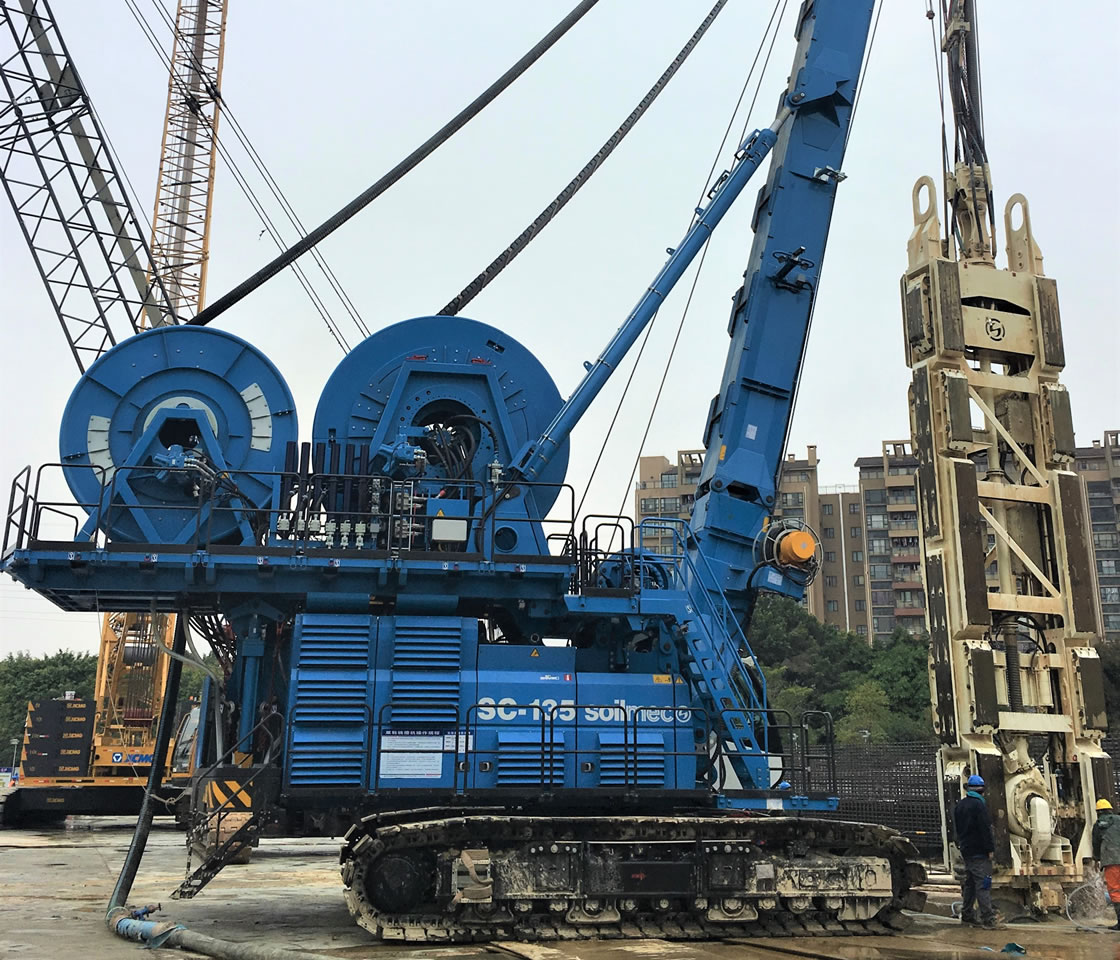

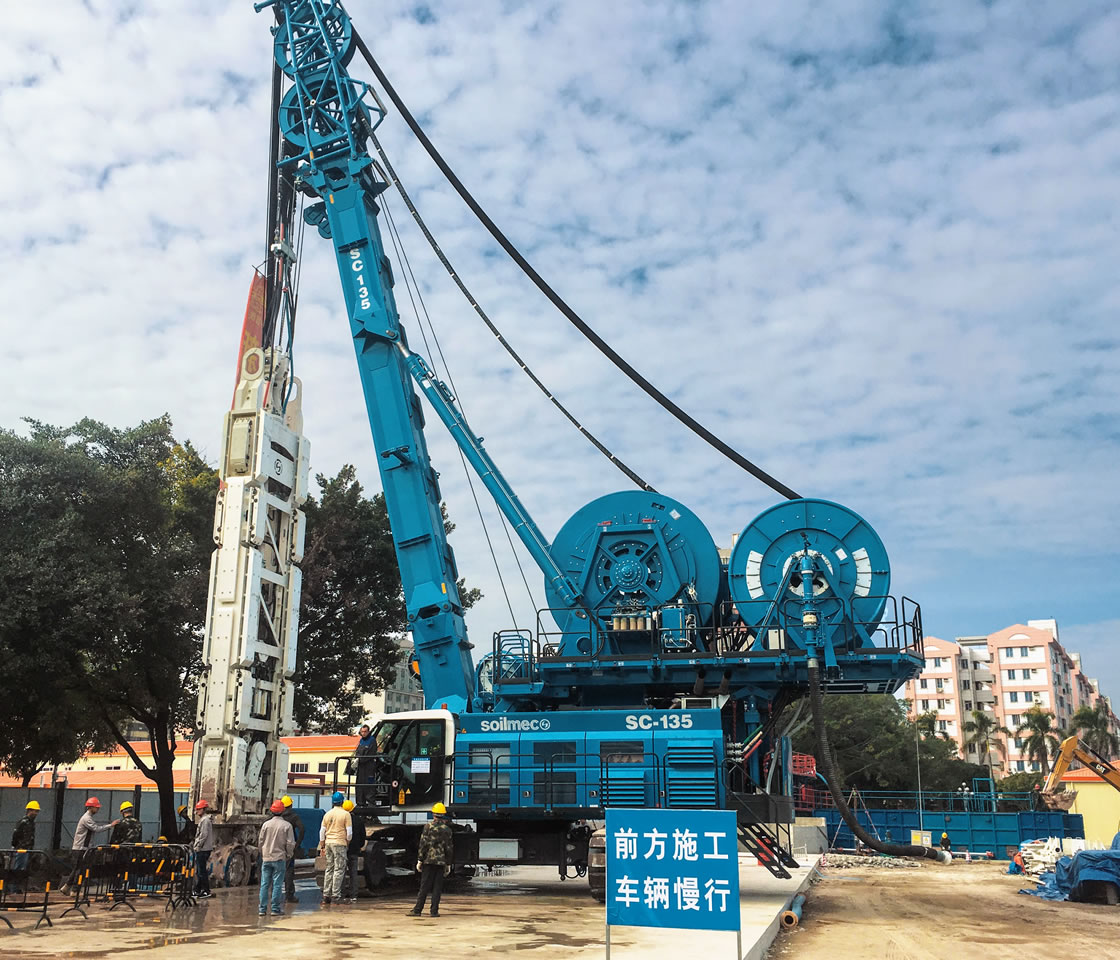

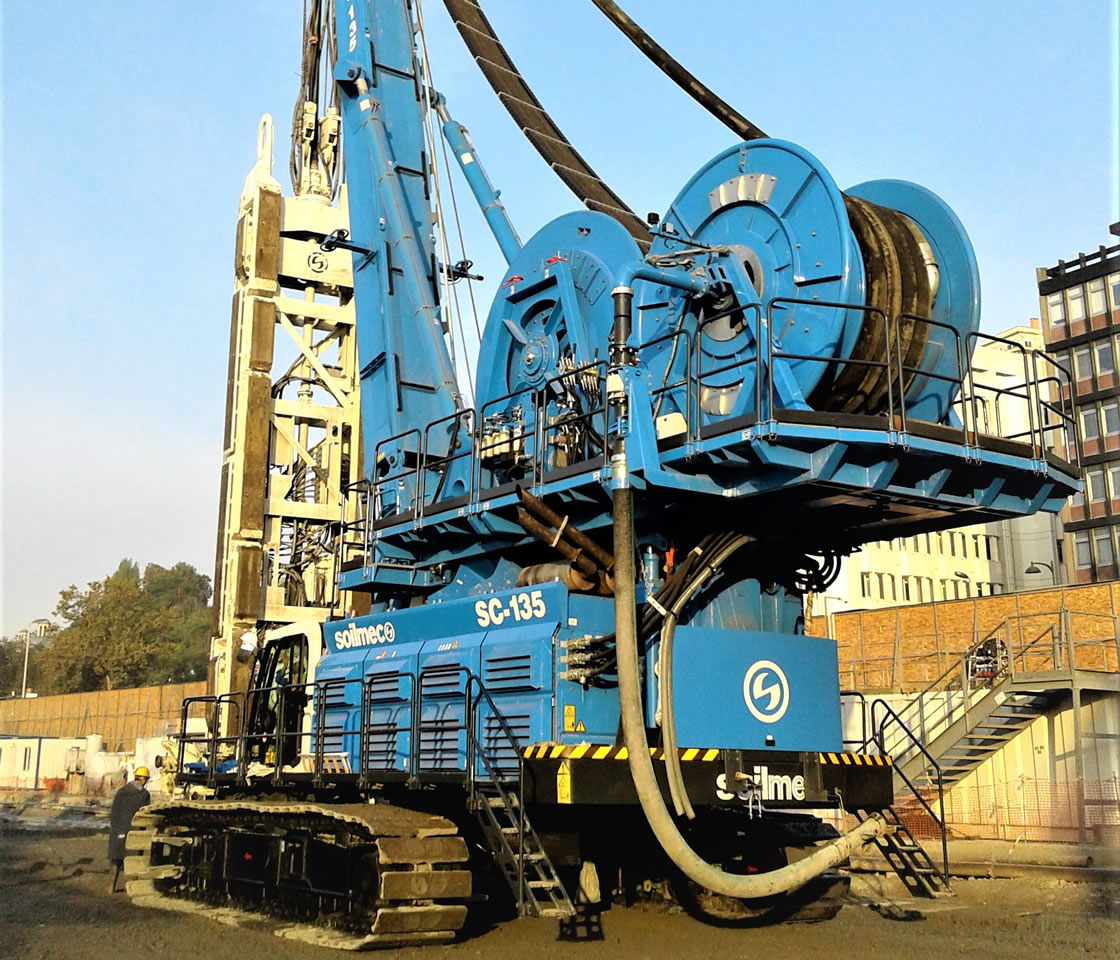

| 本体 | 重量 | 135t |
| 削孔深度 | 100/120m＊（オプションによる） | |
| 定格エンジン出力 | 653kW | |
| 高さ | 26.5m |

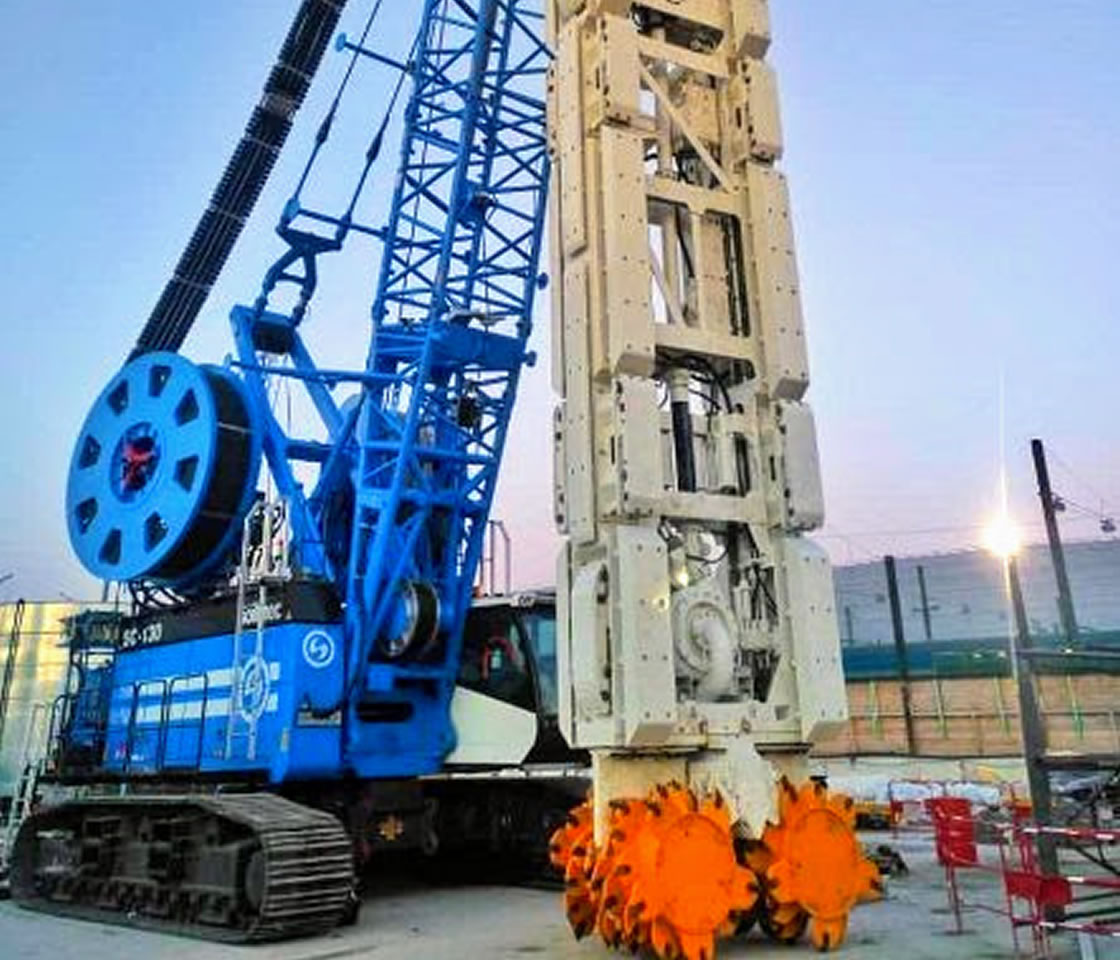

| ミルユニット | 型番 | SH-30 | SH-40 | SH-50 |
| 全長 | 10.5m | 13m | 14.7m | |
| 重量 | 30t | 40t | 50t | |
| パネル厚さ（エレメント） | 700/1200mm | 800/1800mm | 1000/2000mm | |
| パネル横幅 | 2600/3000mm | 2800/3200mm | 2800/3200mm | |
| ミル（カッター）回転トルク | 73-123kNm | 78-153kNm | 109-153kNm | |
| 回転システム | 標準 | 標準 | 標準 |
