SRシリーズ
SR Series

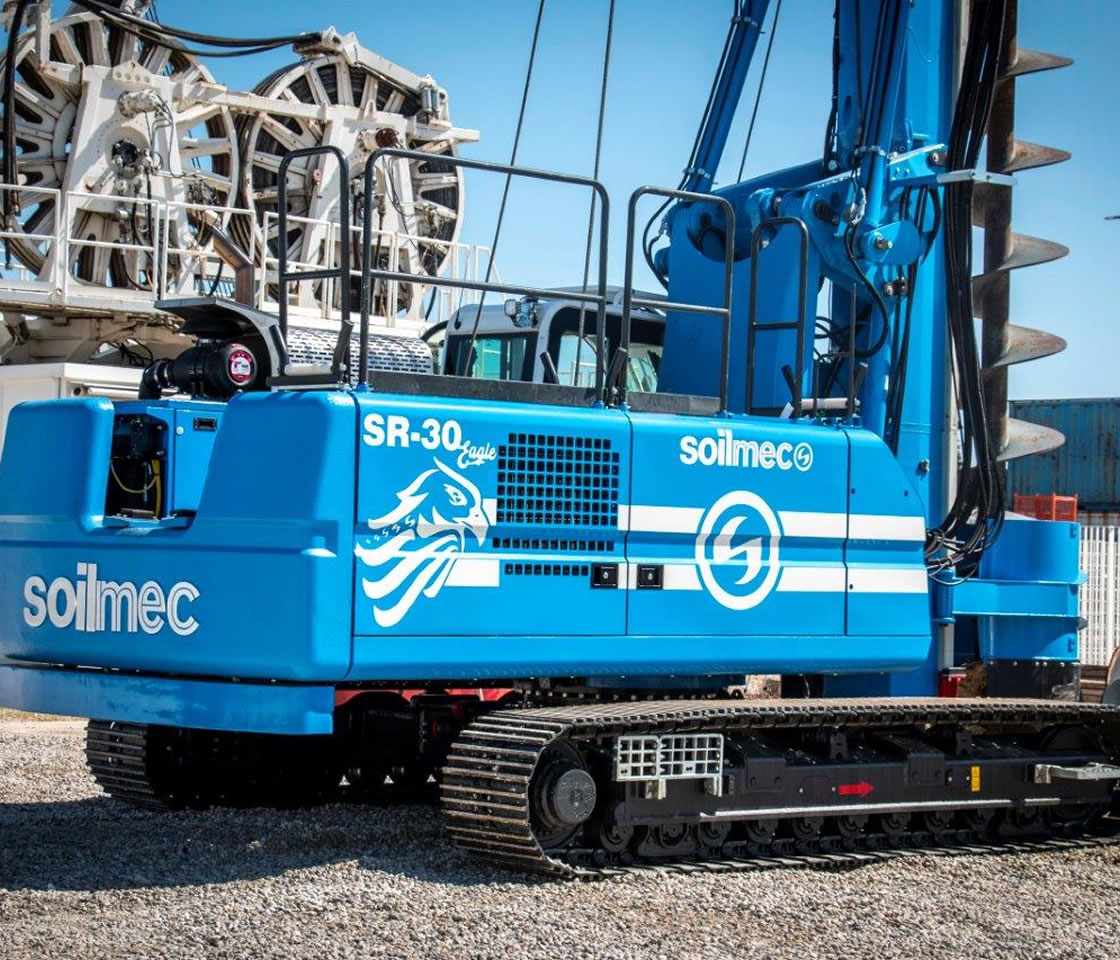

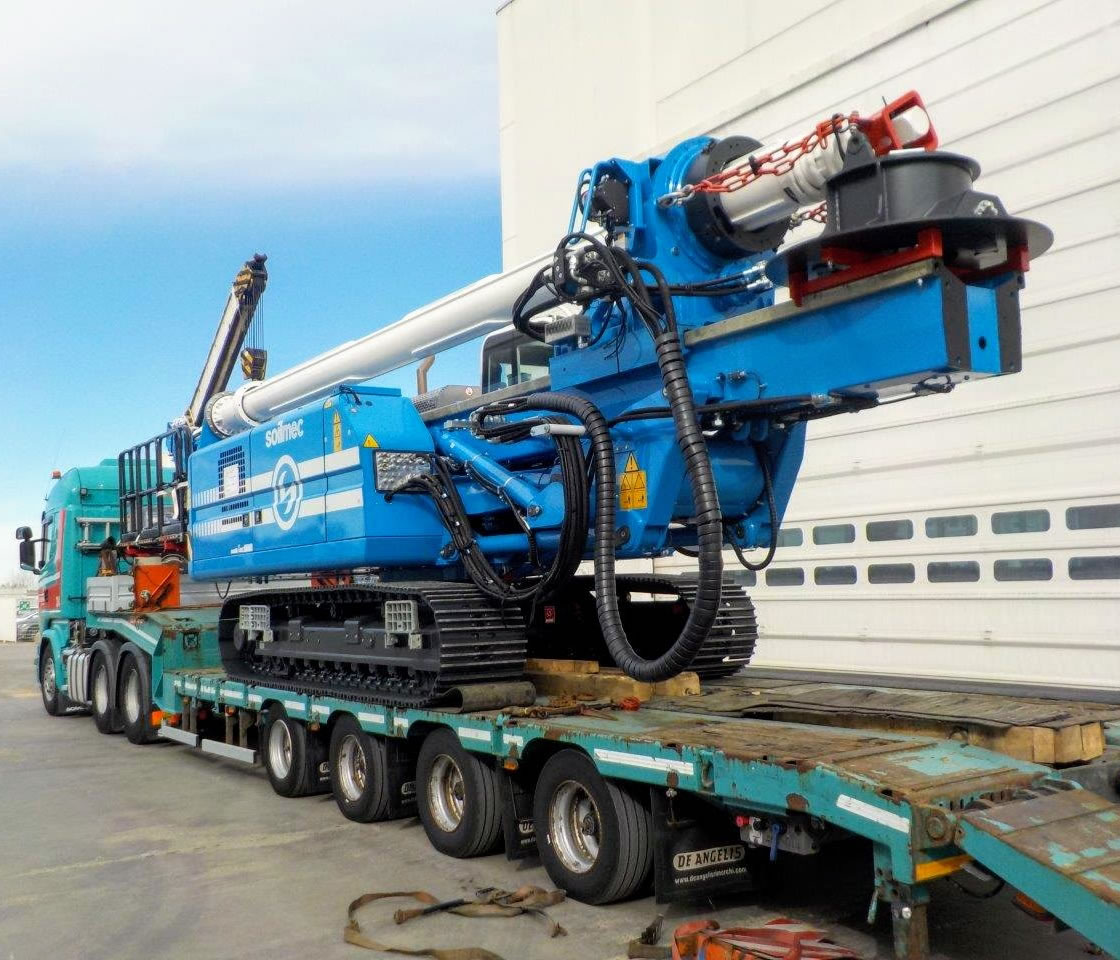

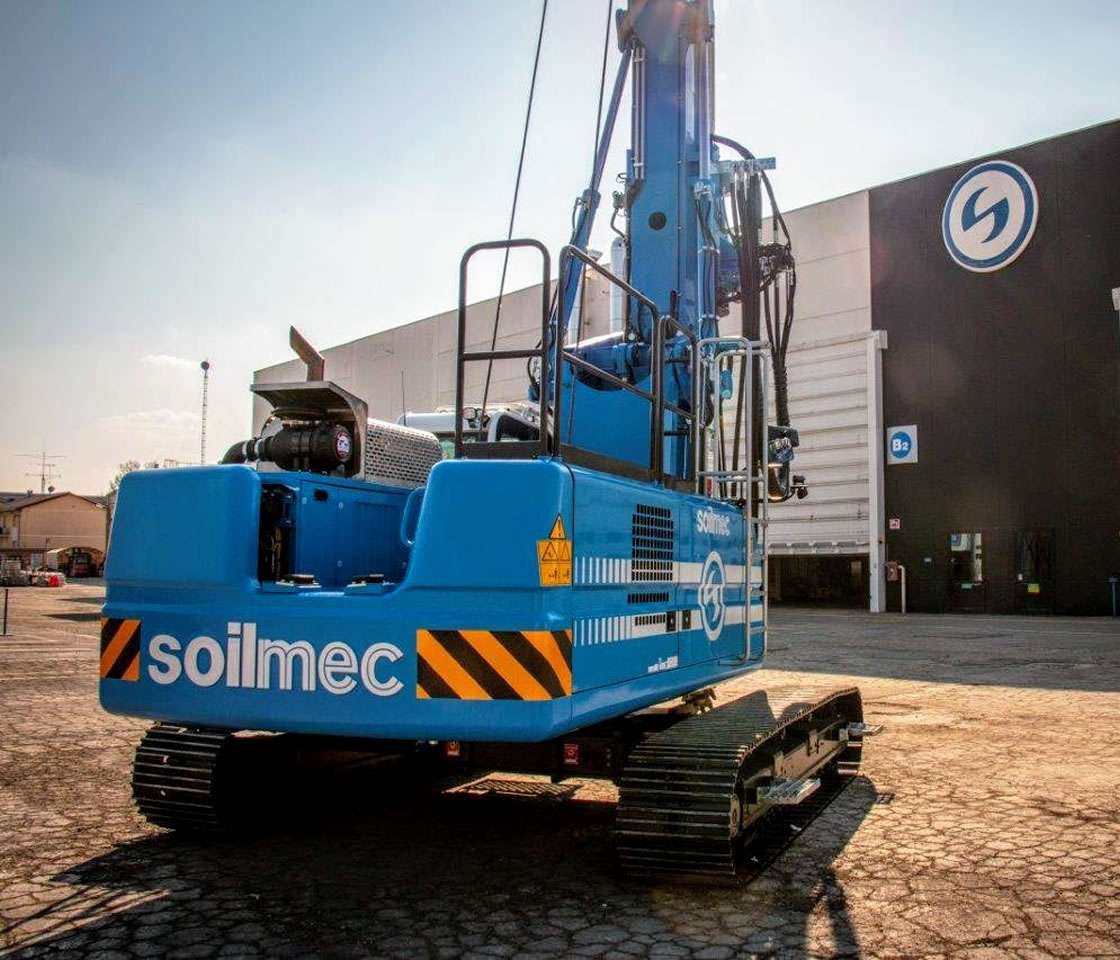

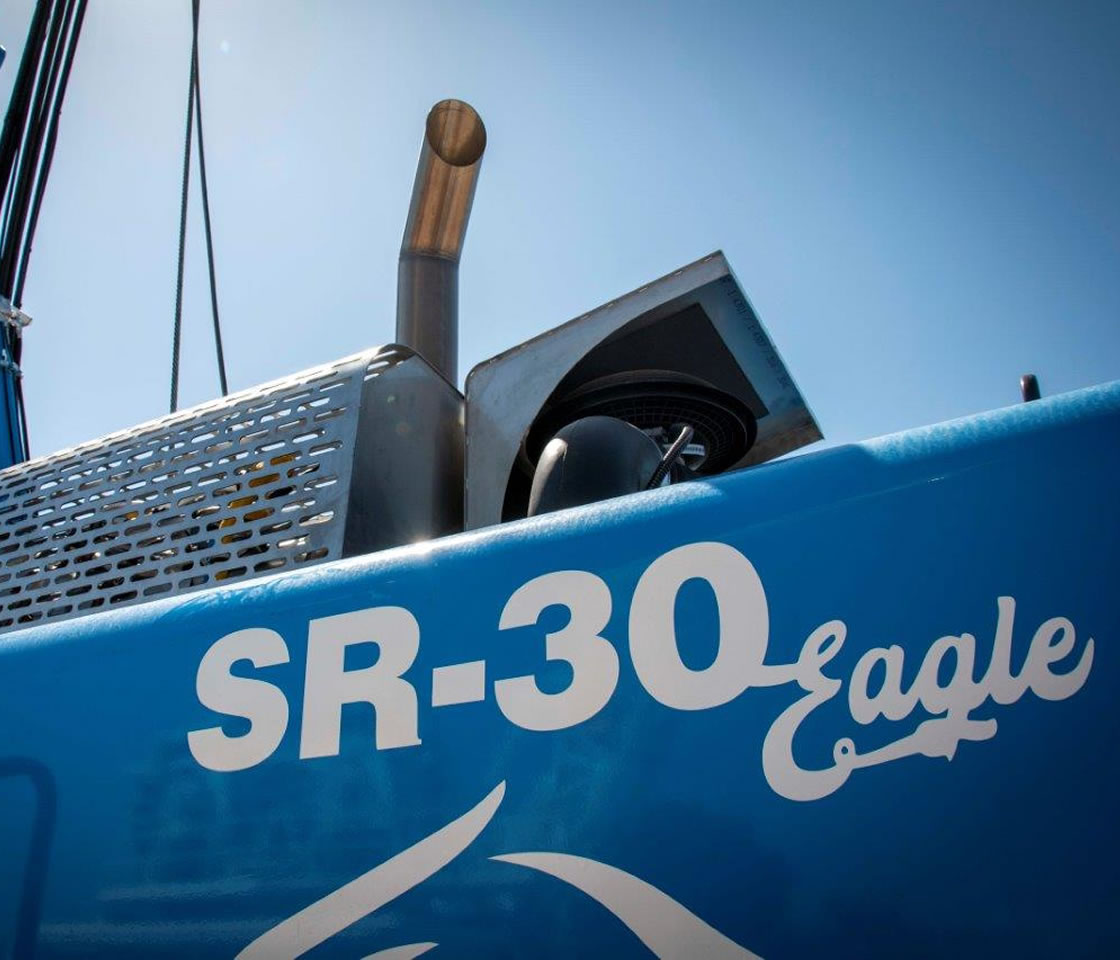

SR-30 Eagle、SR-45HS、SR-65に関する詳細はこちらからご覧いただけます。
SRシリーズの特徴は最先端の技術を搭載したマルチドリルで自由自在のパワー出力。
シンプルな操作で最高のパフォーマンスを発揮します。

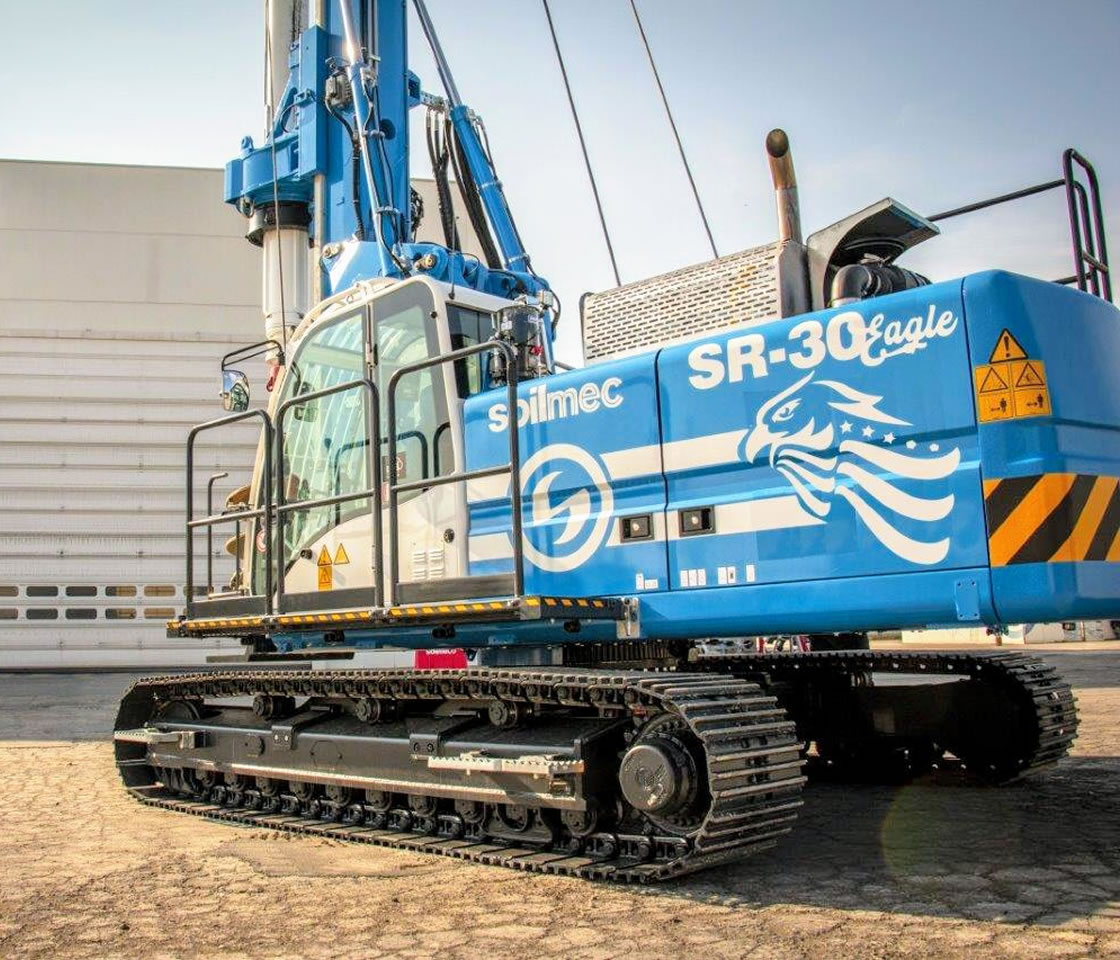

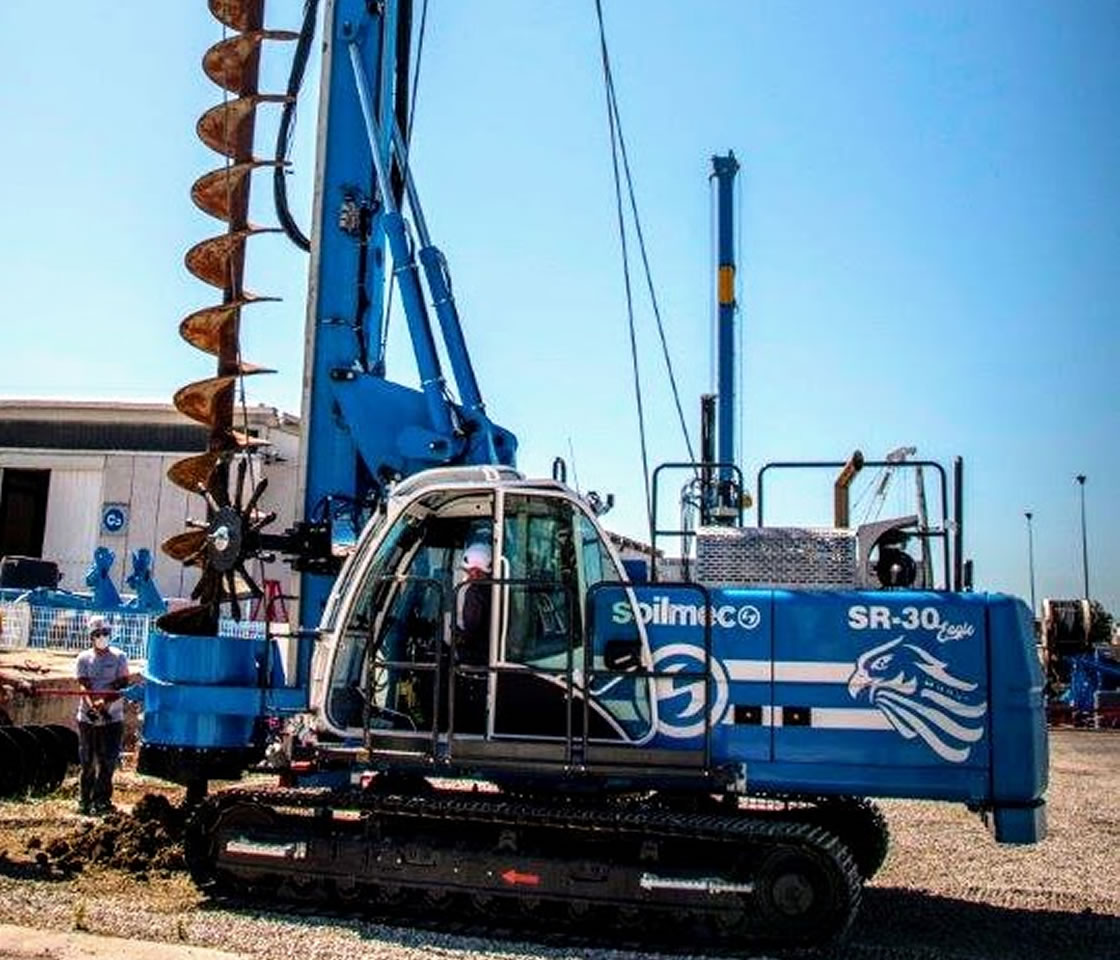

| エンジン | 型番 | カミンズB4.5 |
| 定格出力 | 149kW@2200rpm | |
| 定格トルク | 114kNm | |
| 作業時の重量 | 30,610kg（シリンダー押込み仕様/4段X7.5mロッキングケリー装着時） | |
| 押し込みシリンダーの引き上げ力 | 124kN(引き上げ）/85kN（押し込み） | |
| メインウインチ巻き上げ力 | 102kN | |
| 最大削孔深度 | LDP（大口径杭仕様） | 47.5m（摩擦ケリー）/37.7m（ロッキングケリー） |
| CFA（連続オーガー仕様） | 21m | |
この左側が小さい（サムネイル）画像です

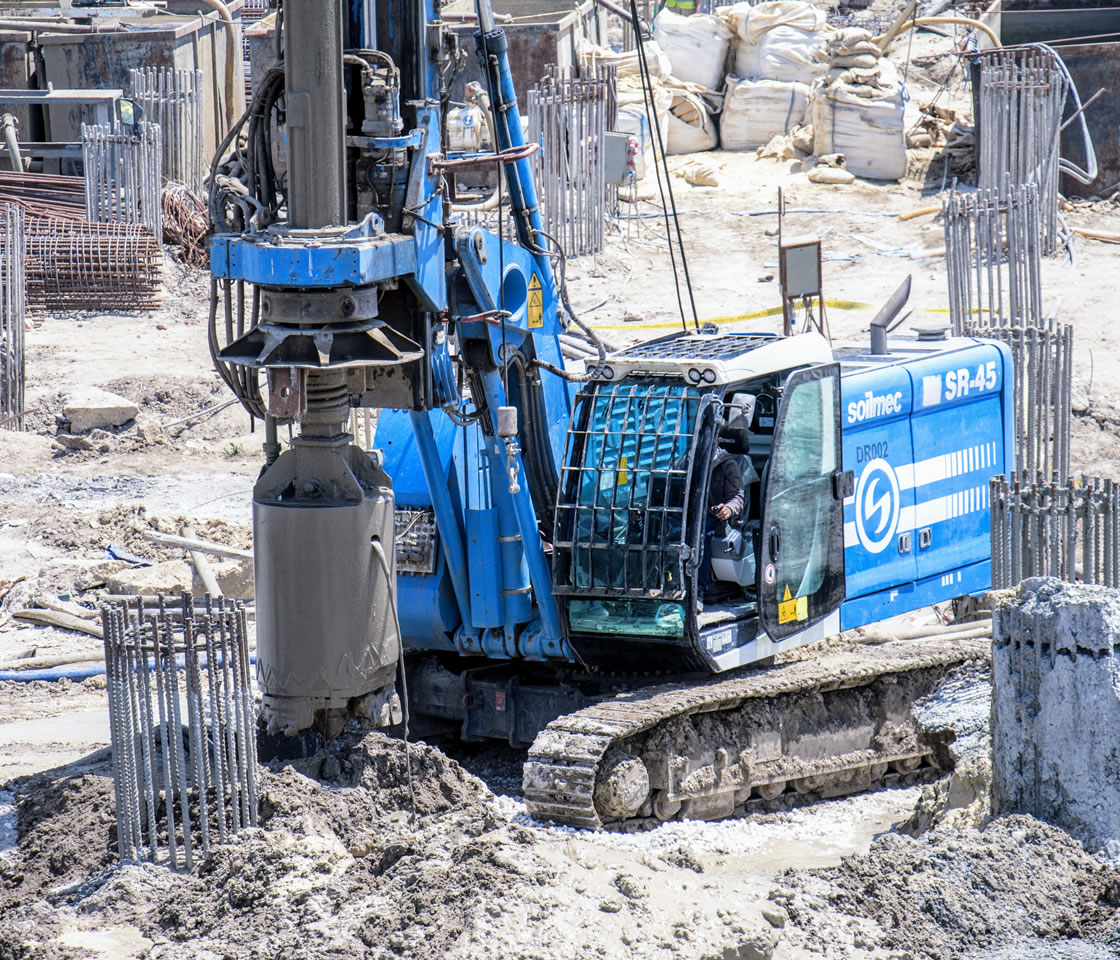

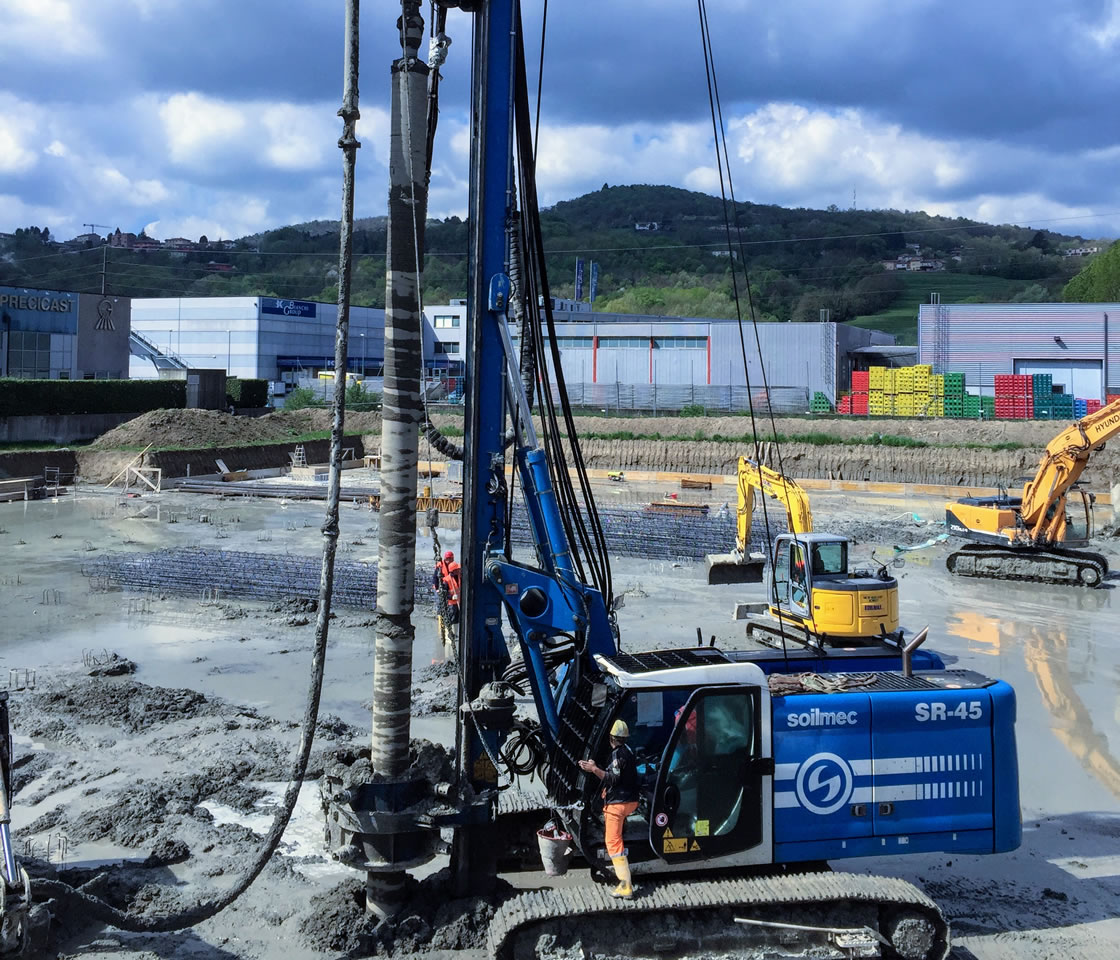

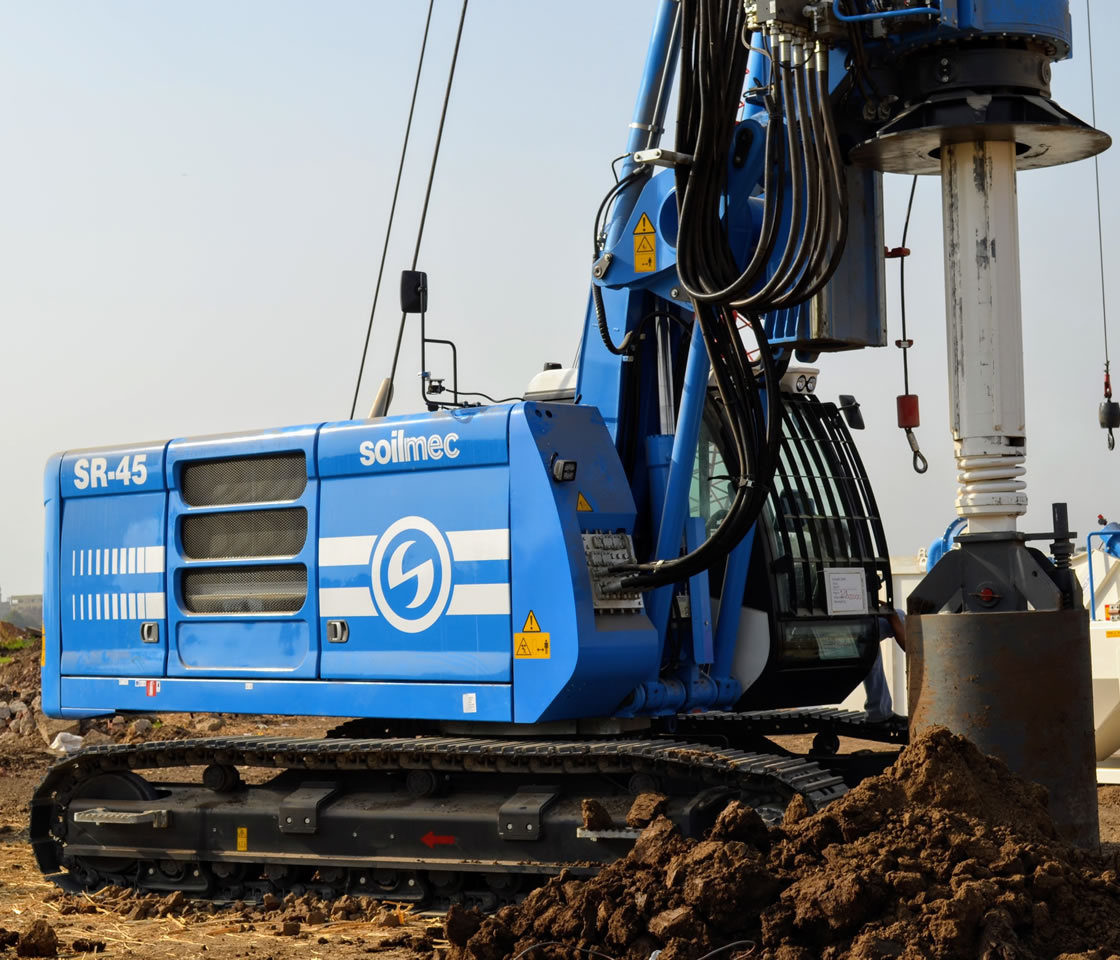

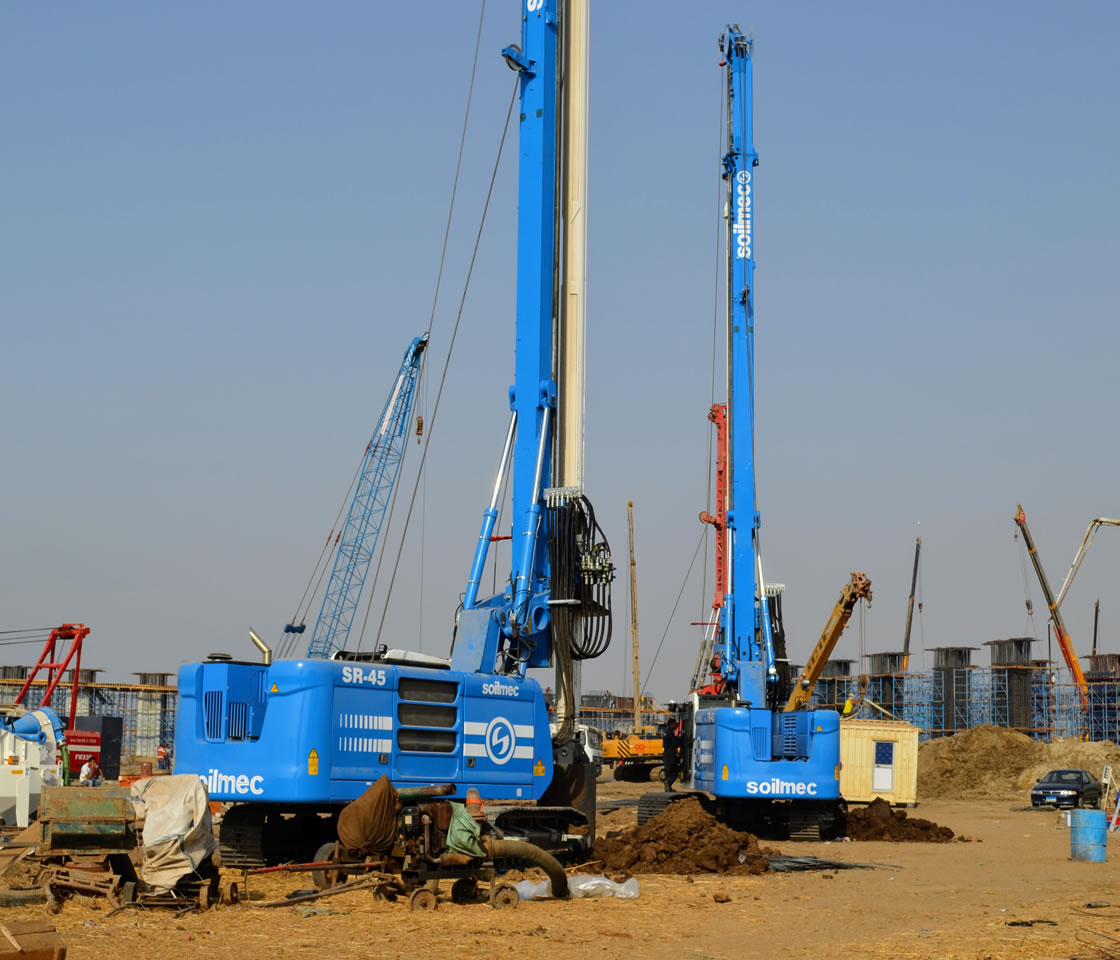

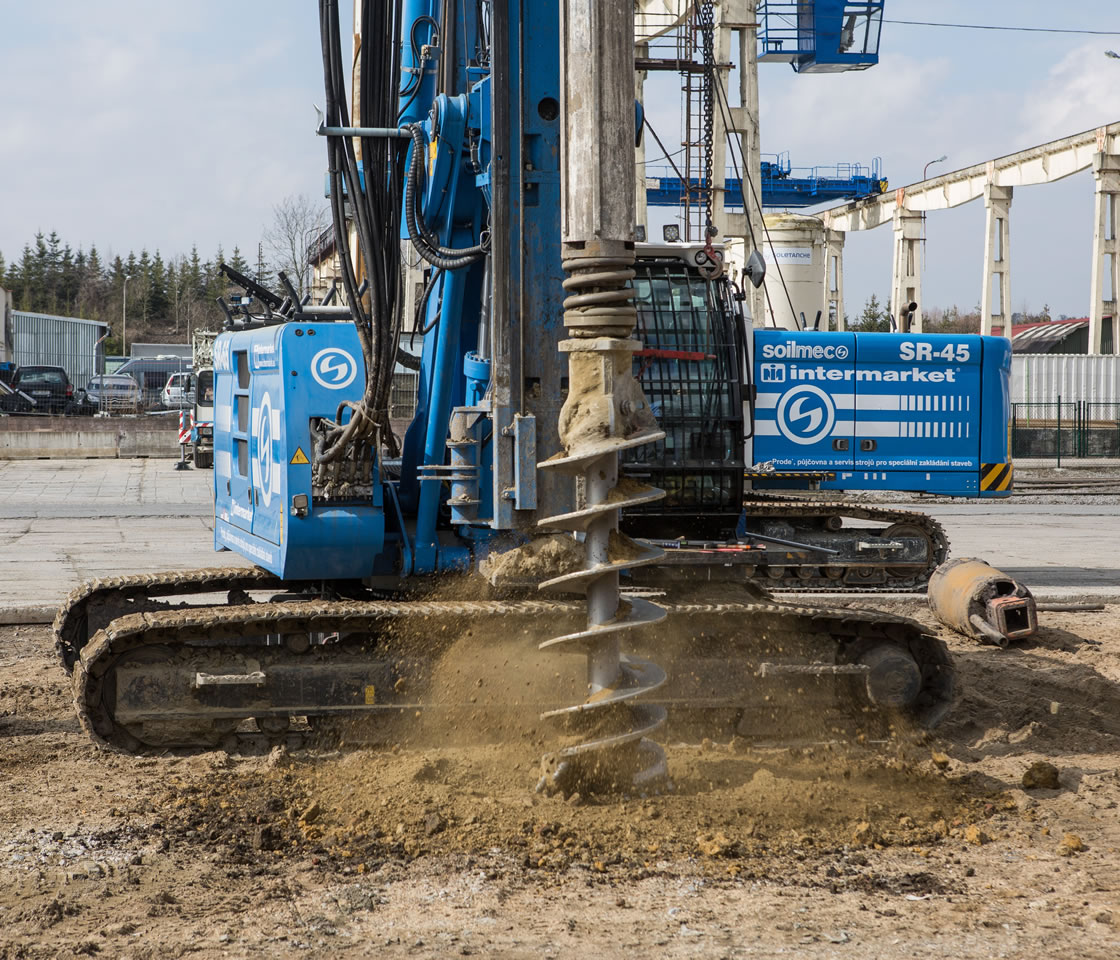

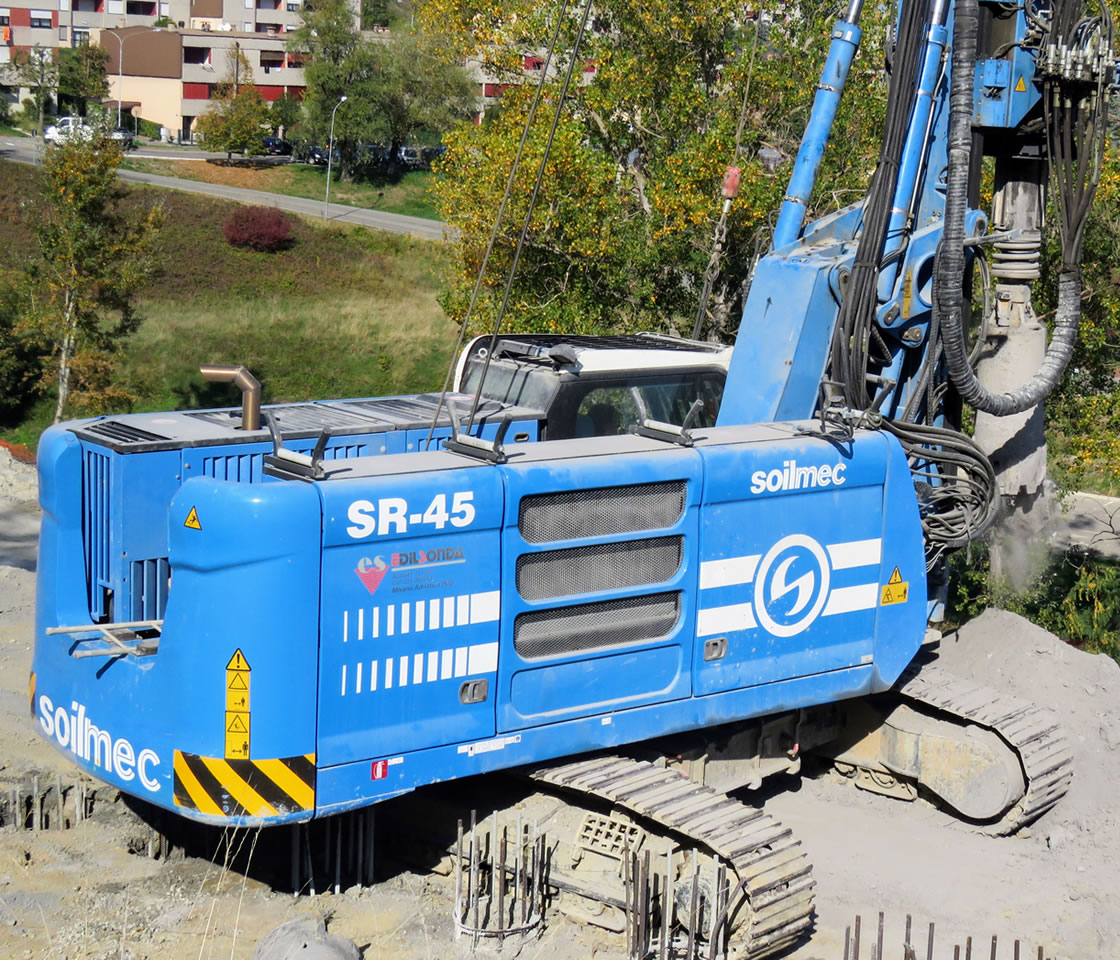

どんな地質にも対応できるパワフルで多機能なマルチドリル削孔機。マシンの組立/解体作業を簡略化することで、作業準備時間の短縮を実現。ニーズに合わせてカスタマイズ可能
・セグメント式マスト採用によりマスト高の変更が可能。
・様々な工法に対応（対応工法参照）高い操作性と安全性を追求
・管理装置モニター（DMS)搭載で、削孔深度やマシン不具合を瞬時に把握
・全方位カメラ搭載で安全性UP
・マシンの積込/積み降ろし作業にはリモコンを使用。現場での安全性が向上。環境に配慮した高出力エンジン搭載
・排出ガス4次規制(Tier4 Final)適合のカミンズ社エンジンを採用
・低騒音・低燃費
| エンジン | 型番 | カミンズB6.7(排出ガス4次規制：2014適合） |
| 定格出力 | 209kW@2000rpm | |
| 定格トルク | 161kNm | |
| 作業時の重量 | 42,480kg（シリンダー押込み仕様/4段X9mロッキングケリー装備） | |
| 押し込みシリンダーの引き上げ力 | シリンダー押し込み仕様 | 140kN(押し込み）/ 207kN(引き上げ） |
| ウインチ押し込み仕様 | 240kN(押し込み）/ 240kN(引き上げ） | |
| ウインチ第１層巻き上げ力 | 165kN | |
| 最大削孔深度 | LDP（大口径杭仕様） | 60.5m(摩擦ケリー5段×13m）/48.2m(ロッキングケリー4段×13ｍ) |
| LHR（低空頭仕様） | 16.3m(ロッキングケリー4段×4.5ｍ) | |
| CFA（連続オーガー仕様） | 26m(延長マスト付） | |
| TJ（機械攪拌工法ターボジェット仕様） | 23m（ラティスブーム延長部付） | |
| DTH（ダウンザホールハンマー仕様） | 14.3ｍ | |
この左側が小さい（サムネイル）画像です

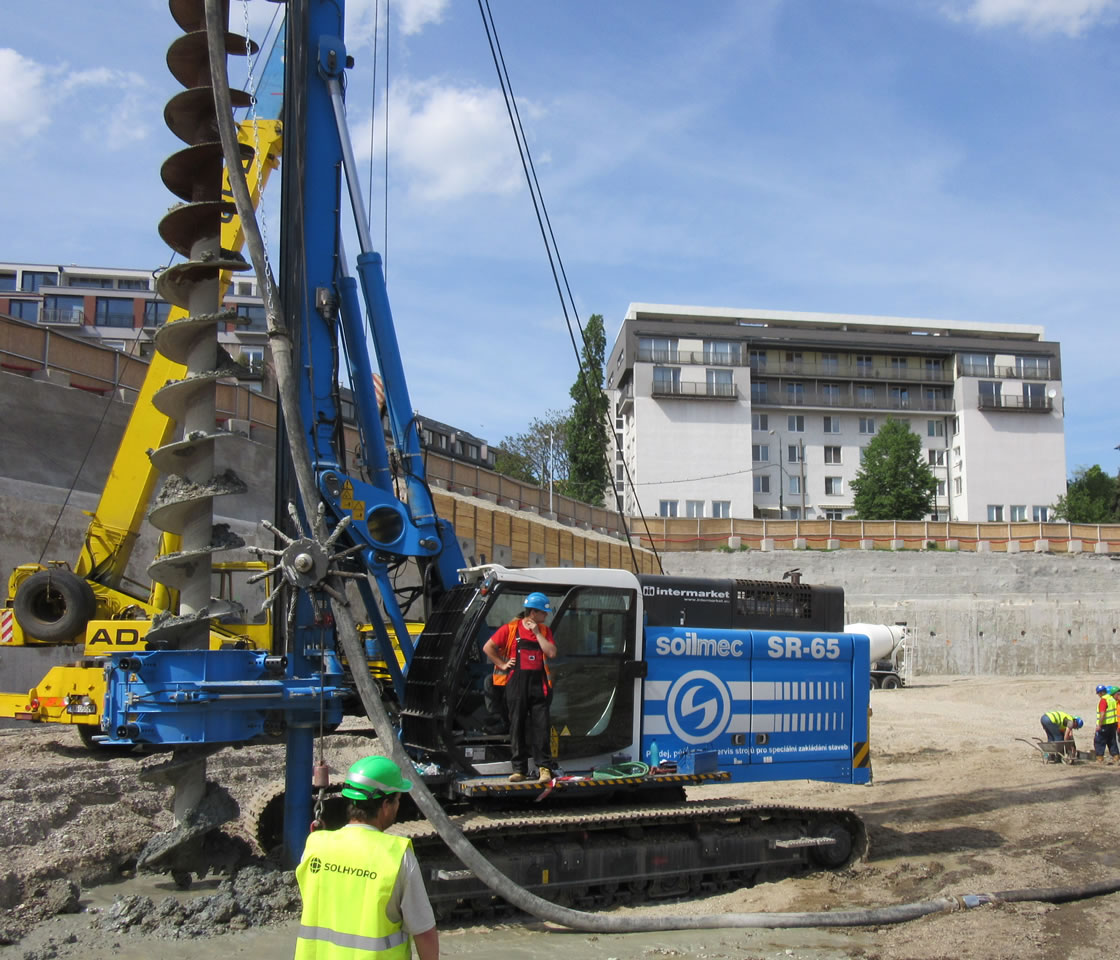

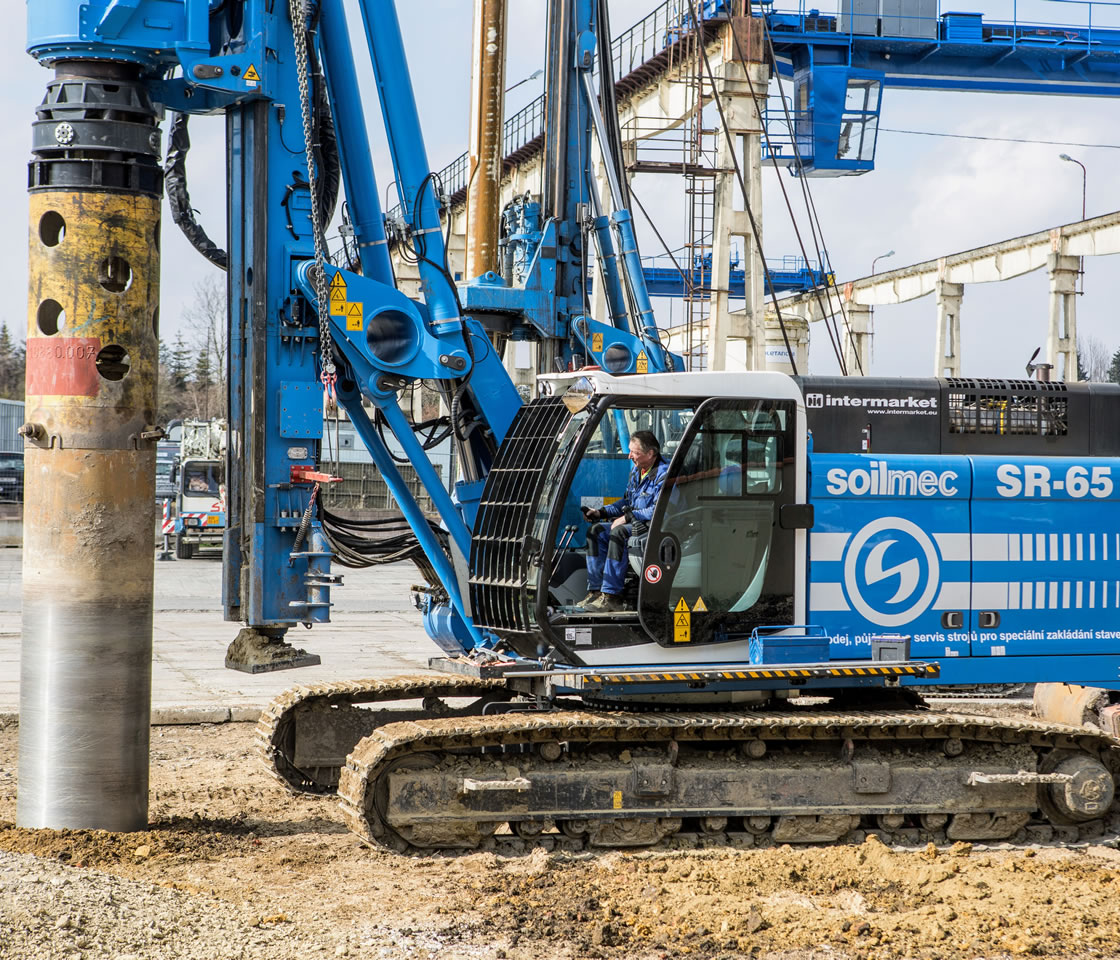

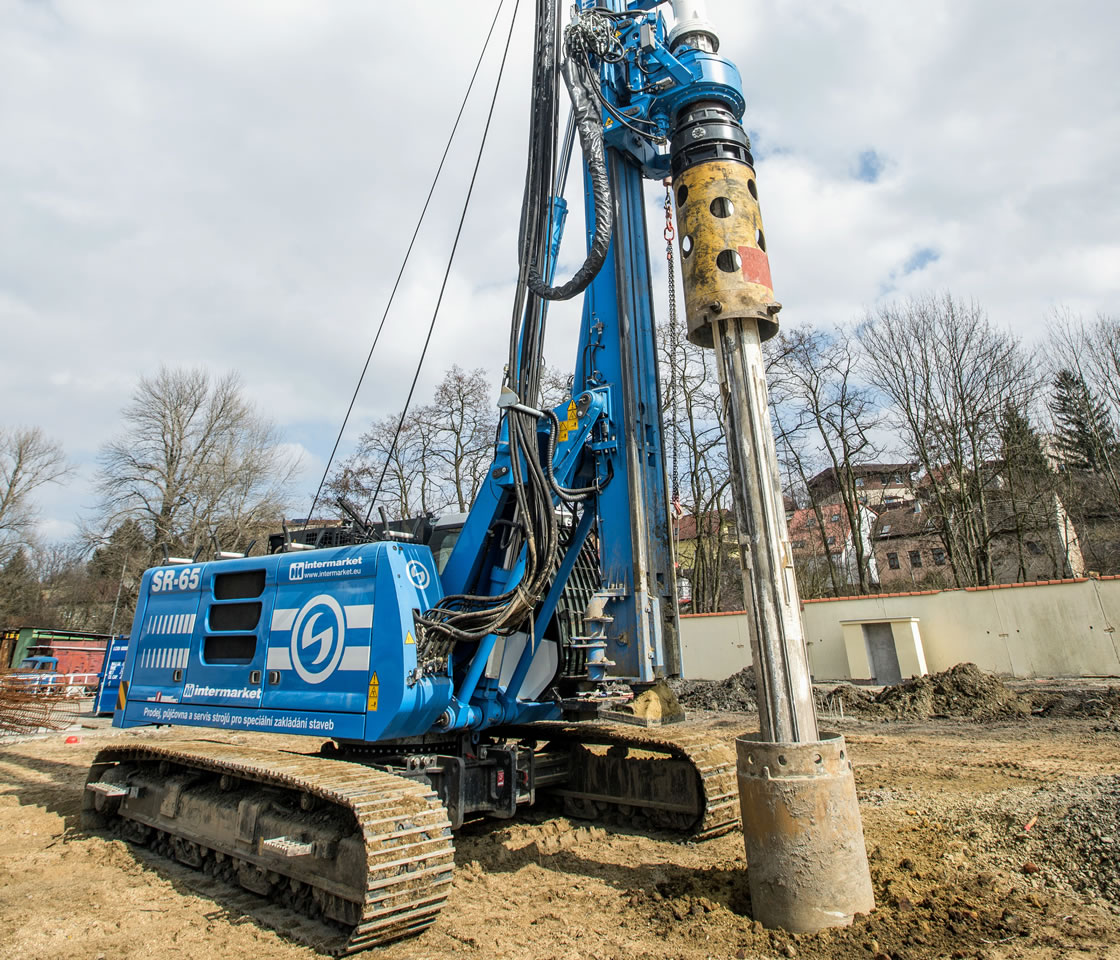

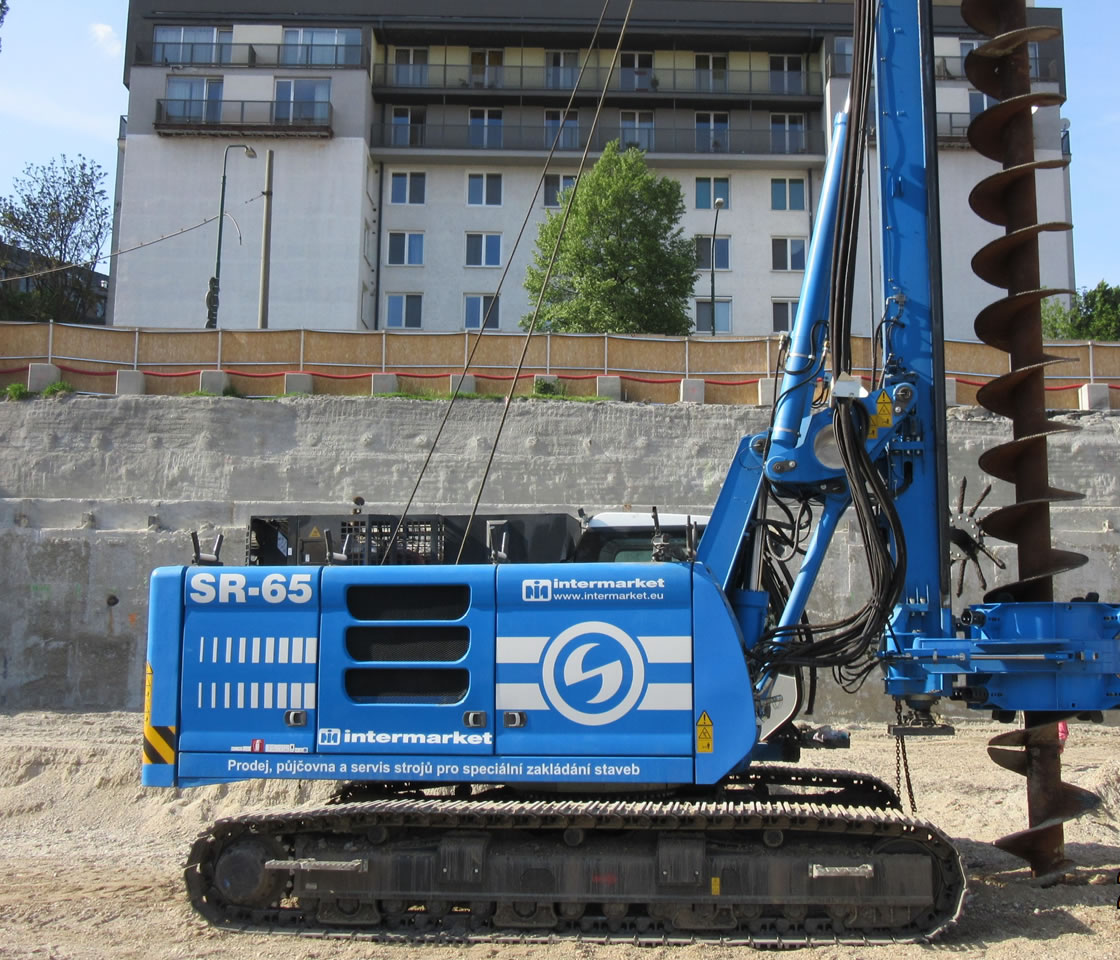

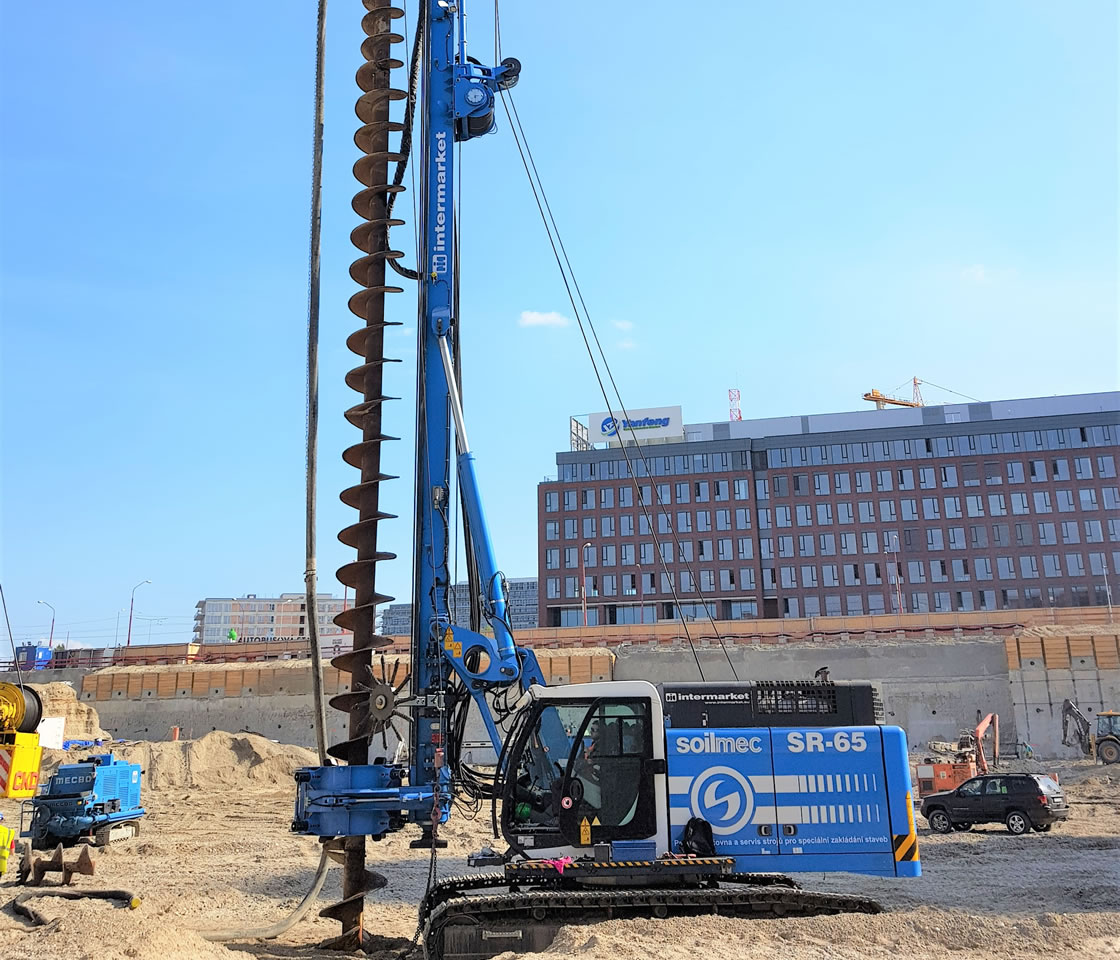

コンパクトな本体でパワフルな回転トルク（定格トルク 240kNm) ニーズに合わせてカスタマイズ可能
・前後スライド式ロータリー採用で最大削孔径2000mmまで対応

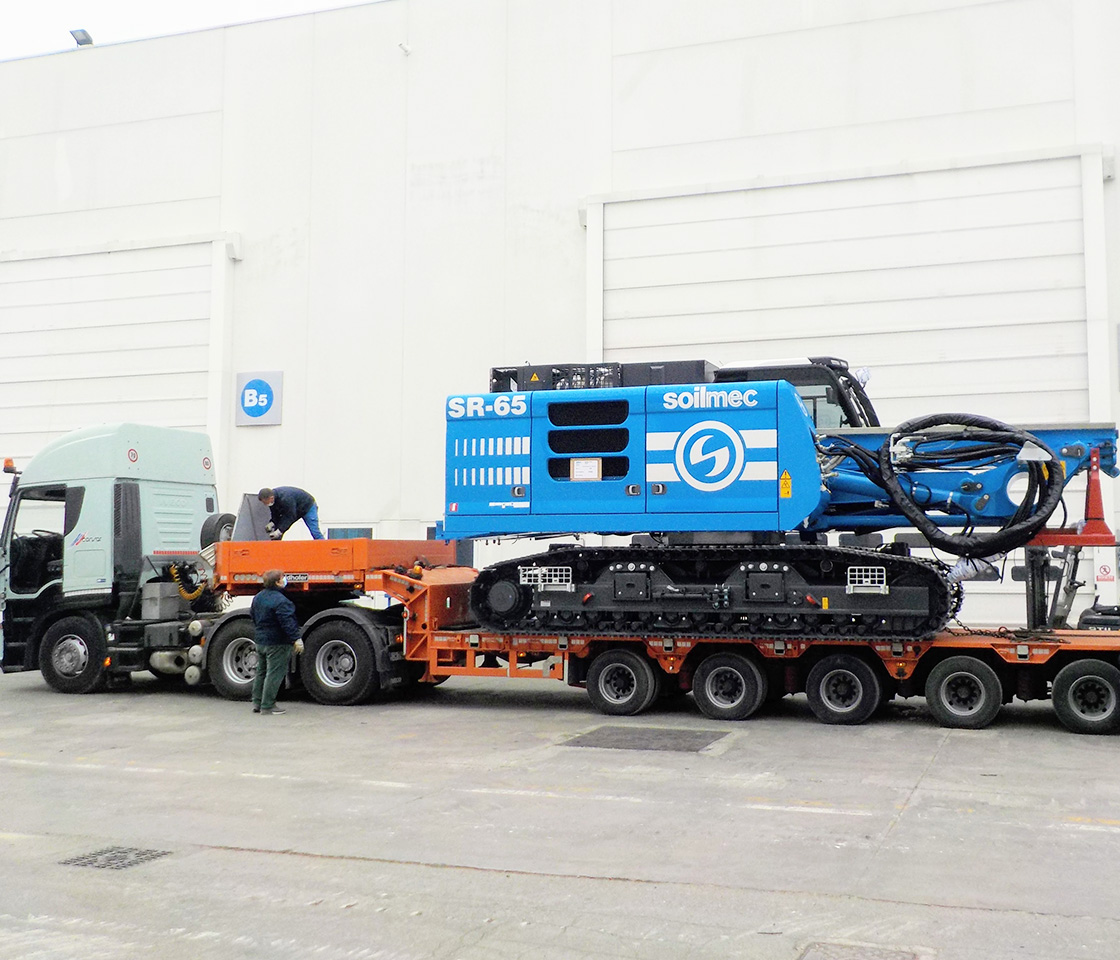

・着脱式クローラーにより輸送重量を軽量化
・セグメント式マスト採用により低空頭にも対応可能。高い操作性と安全性を追求
・マシンの積込/積み降ろし作業にはリモコンを使用。現場での安全性UP
・管理装置モニター（DMS)搭載で、削孔深度やマシン不具合を瞬時に把握
・全方位カメラ搭載で安全性UP。オペレーターの快適性を追求
・（全方位）ガラス張りの幅広キャビンで視認性UP。環境に配慮した最新エンジン搭載（カミンズ社製）
| エンジン | 型番 | カミンズL9(排出ガス4次規制：2014適合） |
| 定格出力 | 272kW@2100rpm | |
| 定格トルク | 240kNm | |
| 作業時の重量 | 65,500kg（シリンダー押し込み仕様/4段X9mロッキングケリー装備） | |
| 押し込みシリンダーの引き上げ力 | シリンダー押し込み仕様 | 140kN(押し込み）/ 280kN（引き上げ） |
| ウインチ押し込み仕様 | 330kN(押し込み）/ 330kN（引き上げ） | |
| ウインチ第１層巻き上げ力 | 220kN | |
| 削孔深度 | LDP（大口径杭仕様） | 77.6m（摩擦ケリーバー5段×16ｍ）/62.4m(ロッキングケリーバー4段×16.5ｍ） |
| LHR（低空頭仕様） | 30m | |
| CFA（連続オーガー仕様） | 26.9m | |
| TJ（機械攪拌工法ターボジェット） | 28.2m | |
| DP(無排土工法） | 28.5m | |
| CAP/CSP(柱列工法） | 15.7m | |
